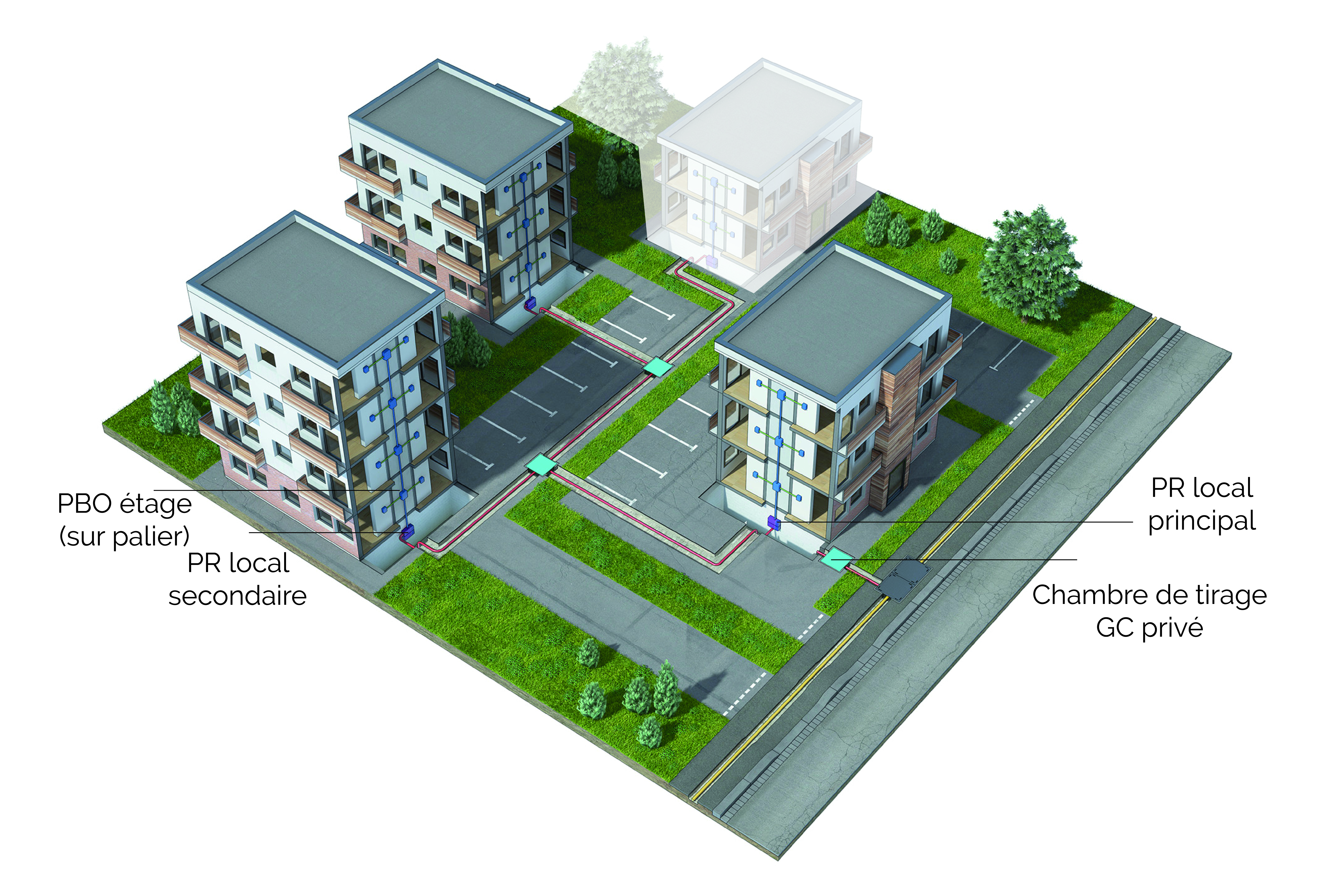

Les ingénieries retenues pour l’équipement des divers bâtiments sont celles développées dans les cas des immeubles ≥ ou < à 12 logements avec PBO. Elles tiennent compte des recommandations relatives à la taille des bâtiments et aux spécificités propres à la zone dans laquelle se réalise le projet.
L’ingénierie retenue pour l’ensemble se doit de rester homogène : un mix d’immeubles avec/ sans PBO n’est pas toléré.
Le recours à un PR en chambre n’est pas encouragé. Son implantation dans un local ou emplacement technique reste la règle.

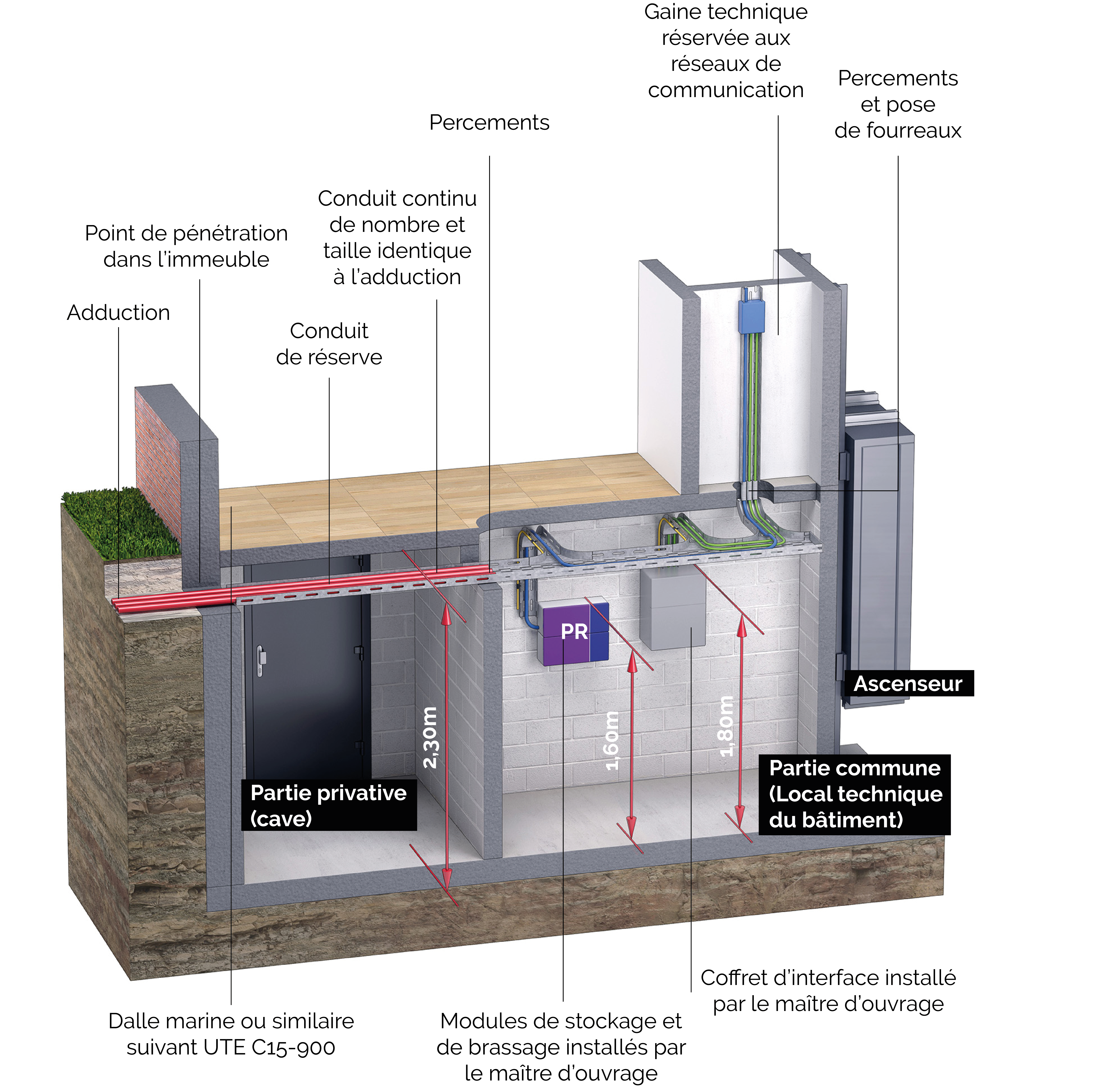

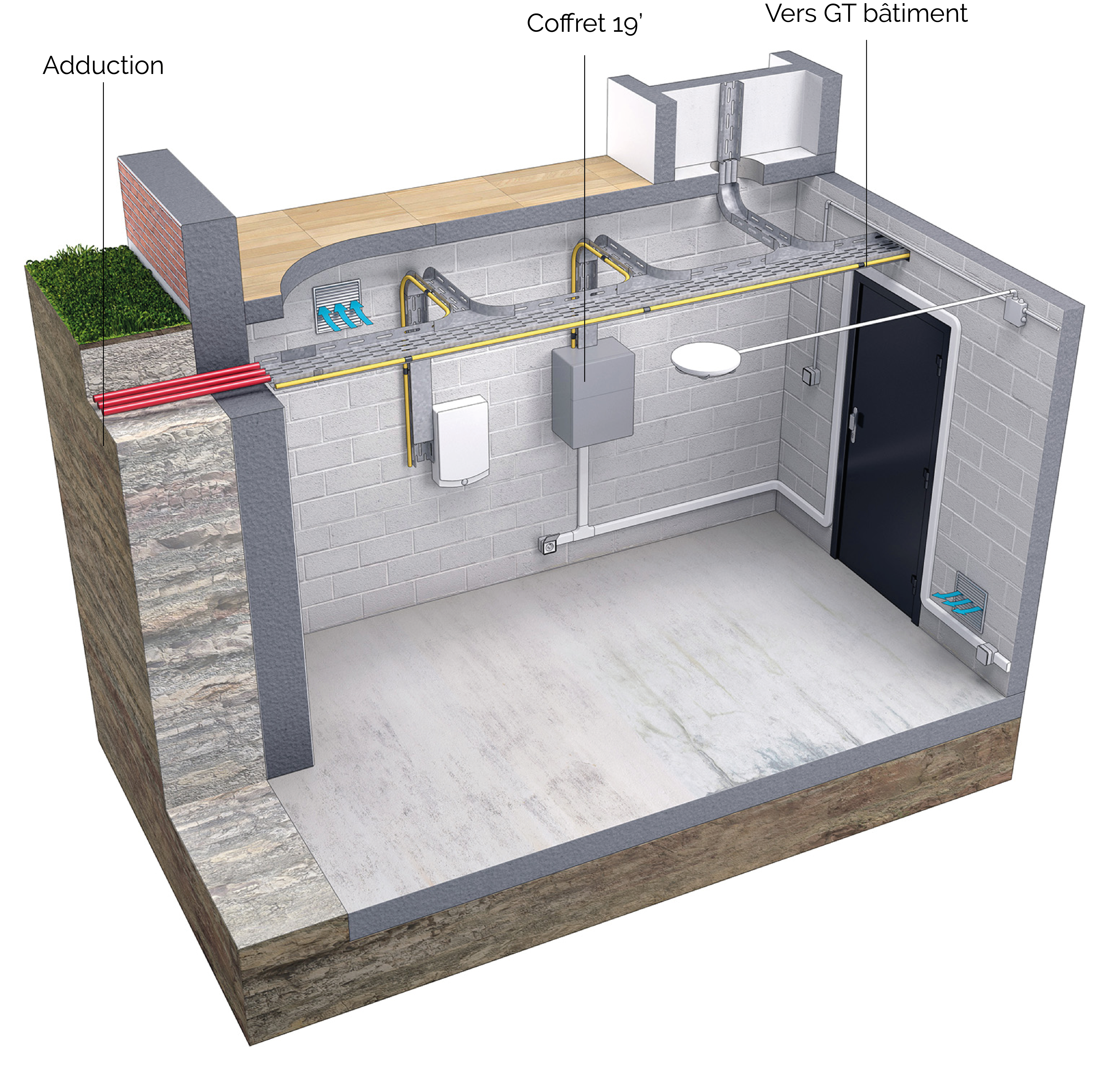

L’adduction , telle que définie dans le guide AFNOR C 15-900, est destinée à assurer les liaisons nécessaires pour la pose des câbles de communication entre les réseaux de communications électroniques ouverts au public et l’en semble immobilier.
La pose de la fibre optique entre le point de raccordement (PR) et le domaine public est de la responsabilité de l’Opérateur d’Infrastructure.

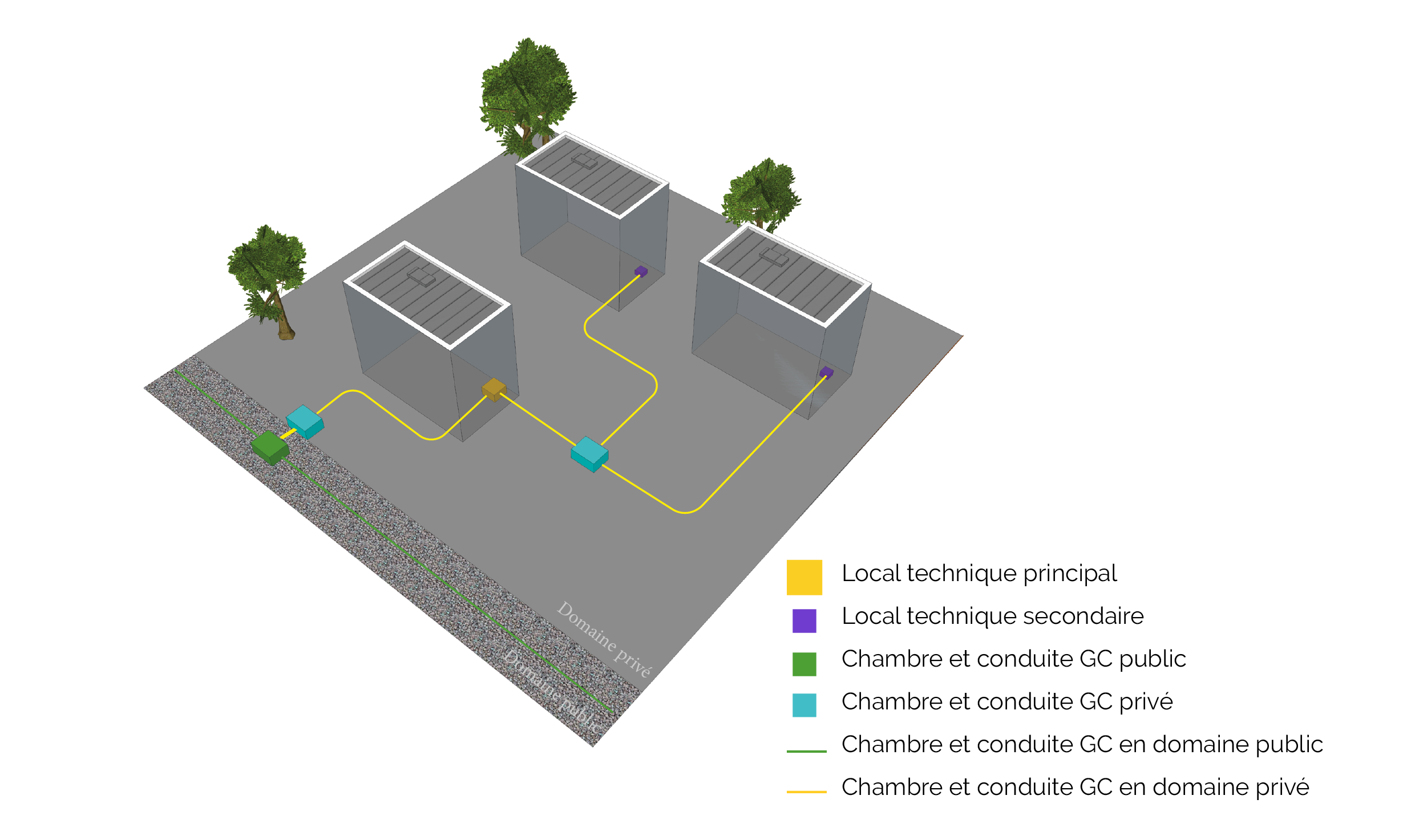

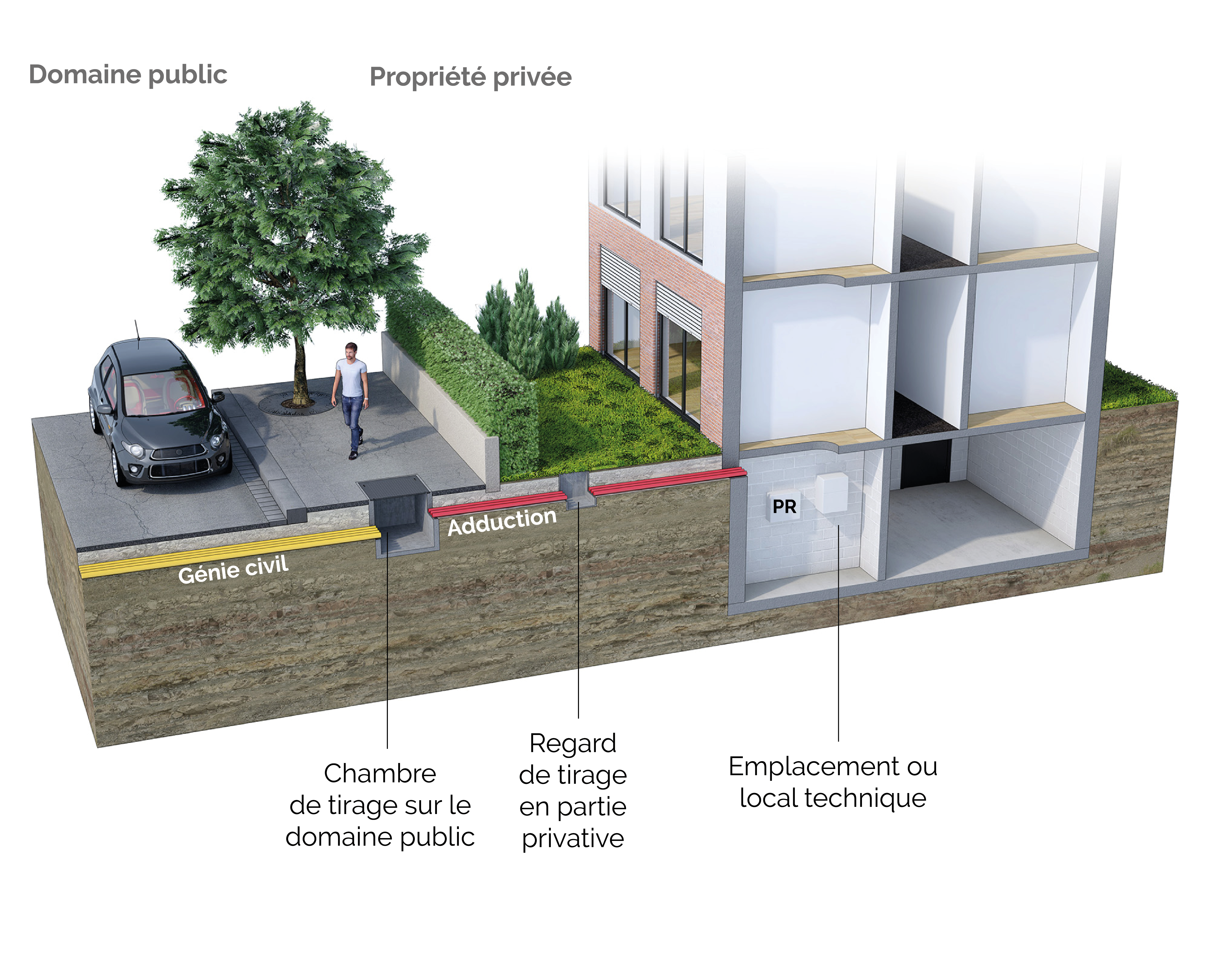

La pose du PR et des infrastructures de cheminement jusqu’au domaine public, au droit du terrain, sont à la charge du Maitre d’Ouvrage, y/c l’aménagement du domaine privé.
Tout comme pour la pose des infrastructures d’accueil, du prolongement des fourreaux d’adduction en vue d’assurer la continuité de parcours lorsqu’on se trouve en traversée de caves ou locaux privatifs, la mise en place de fourreaux protecteurs des futurs câblages est à la charge du Maître d’Ouvrage.
Pour les cheminements en galerie ou vide sanitaire, l’utilisation de câble « anti-rongeurs » sera à privilégier (câble à armure métallique ou FRP plat (Fiber Reinforced Plastic).
Le câble doit être choisi en fonction de l’environnement dans lequel il est installé. Un câble intérieur est soumis à la règlementation en vigueur quant à son comportement au feu, notamment à la RPC (Règlement Produits de construction). Un câble purement intérieur ne peut être installé en extérieur, ni en conduite, ni en façade, ni en aérien. Les câbles intérieurs ou leur contenant doivent comporter le logo CE et la mention de l’Euroclasse.
Un câble extérieur se doit d’être étanche et résistant aux UV. Le cheminement dans le bâtiment, d’un câble extérieur qui ne satisferait les exigences dûes à un câble intérieur, ne pourra excéder une longueur de 2 mètres.
En l’absence de réglementation spécifique, il est recommandé que les câbles intérieurs soient au minimum selon :
• l’Euroclasse Dca-s2, d2, a2 pour les câbles à accessibilité permanente par piquage tendu
• l’Euroclasse Cca-s1, d1,a1 pour tous les autres câbles.
Les ingénieries retenues pour l’équipement des divers bâtiments sont celles développées dans les cas des immeubles ≥ ou < à 12 logements avec PBO. Elles tiennent compte des recommandations relatives à la taille des bâtiments et aux spécificités propres à la zone dans laquelle se réalise le projet.

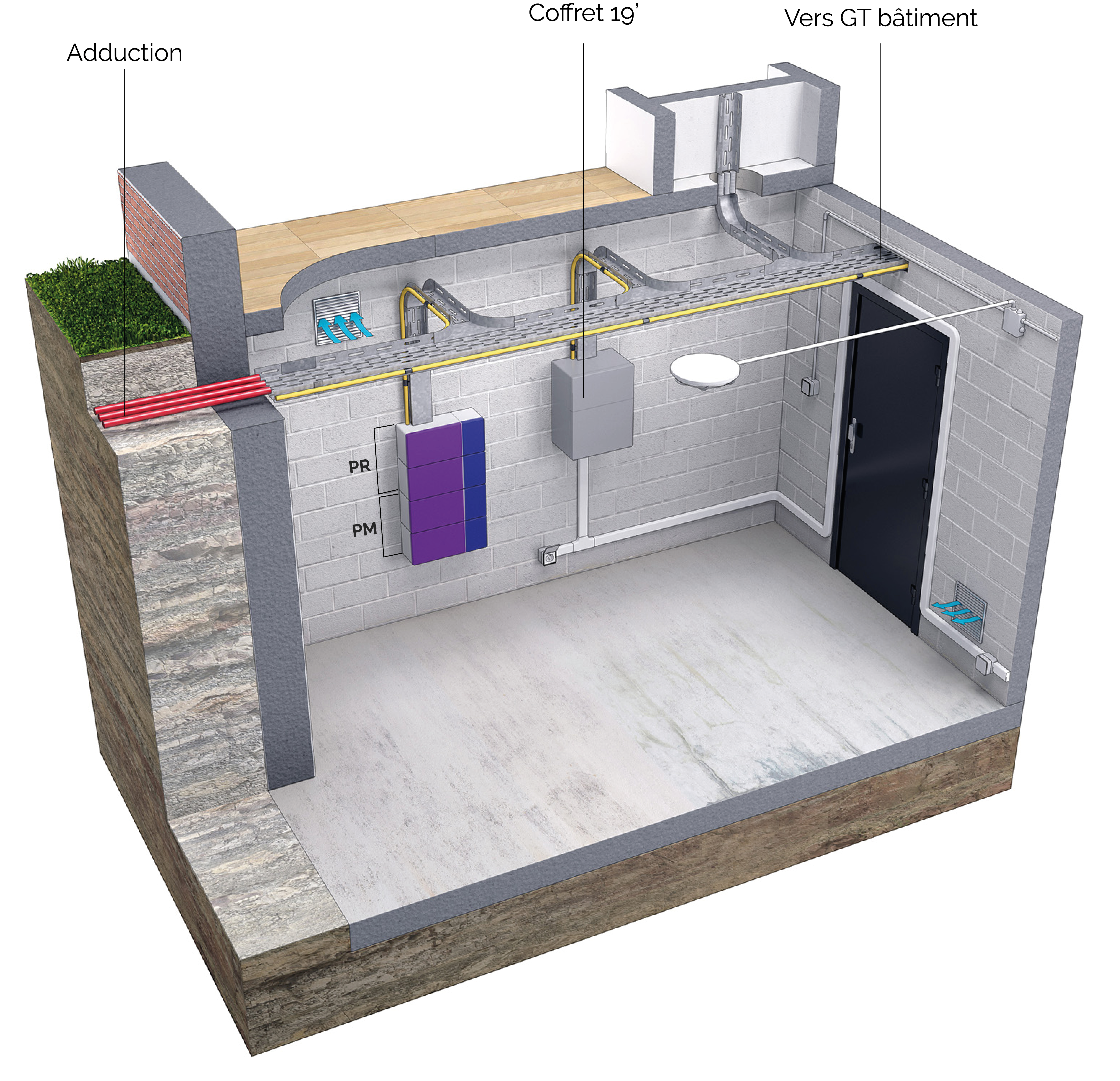

Que l’on soit en ZTD ou hors ZTD, le PR s’intègre dans ce qui deviendra plus tard le point de mutualisation ou au contraire reste un point de transition entre réseau construit par Maitre d’Ouvrage et celui de l’Opérateur d’Infrastructure.
Un espace libre supérieur à 0,70m est réservé en avant de tout équipement afin d’en permettre l’accès.
Le PR et le coffret de services s’implantent sur une paroi vide de tout équipement et ne comportant aucune canalisation apparente, noyée ou encastrée et suffisamment résistante pour permettre la fixation des équipements.
En ZTD, l’implantation du PR ayant vocation à devenir un PM, est soumise aux conditions d’accès 7j/7 et 24h/ 24.
• Les câbles sont fixés à l’aide des dispositifs prévus dans le PR, et identifiés conformément à la fiche de concordance remise par l’électricien,

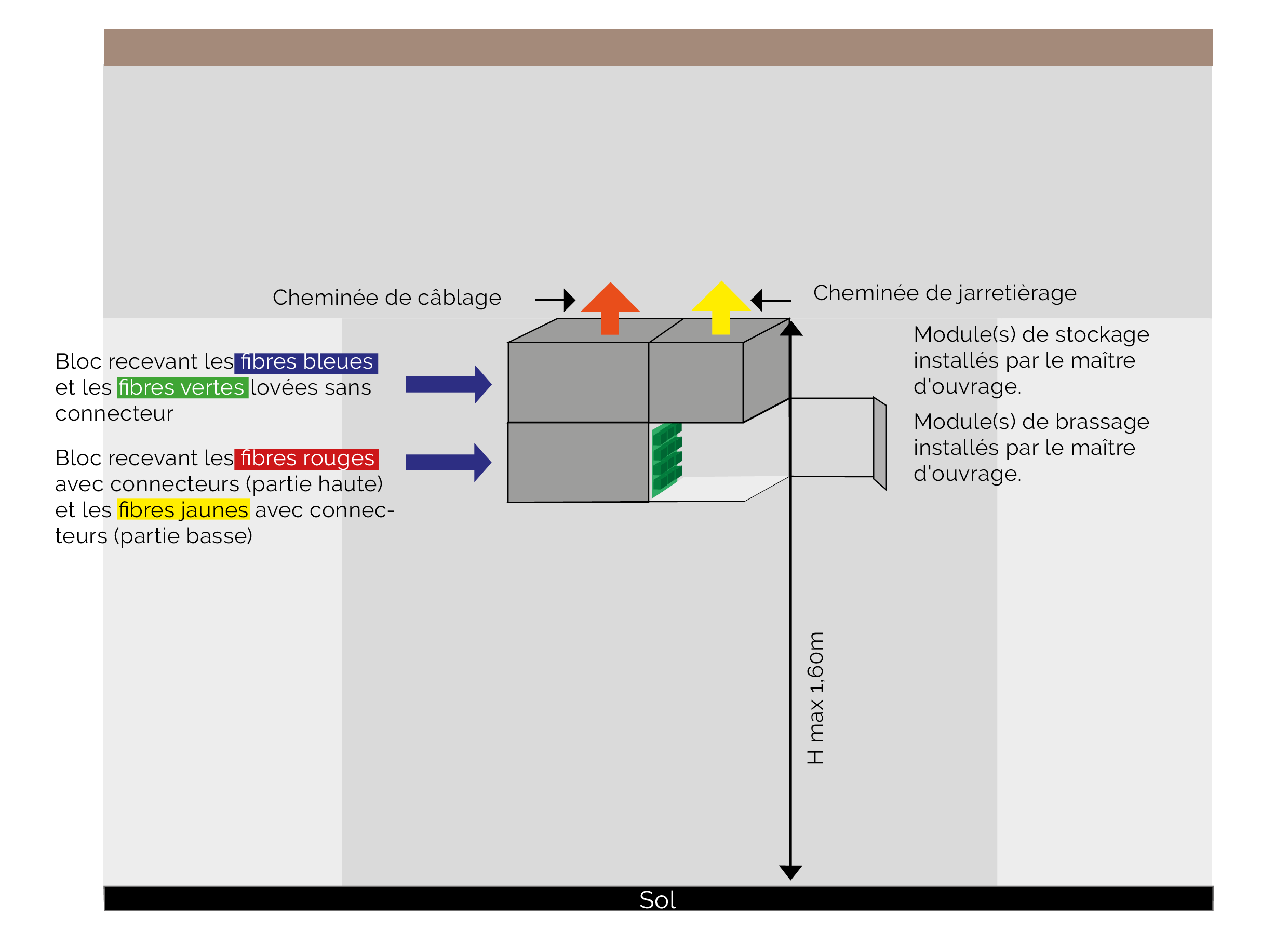

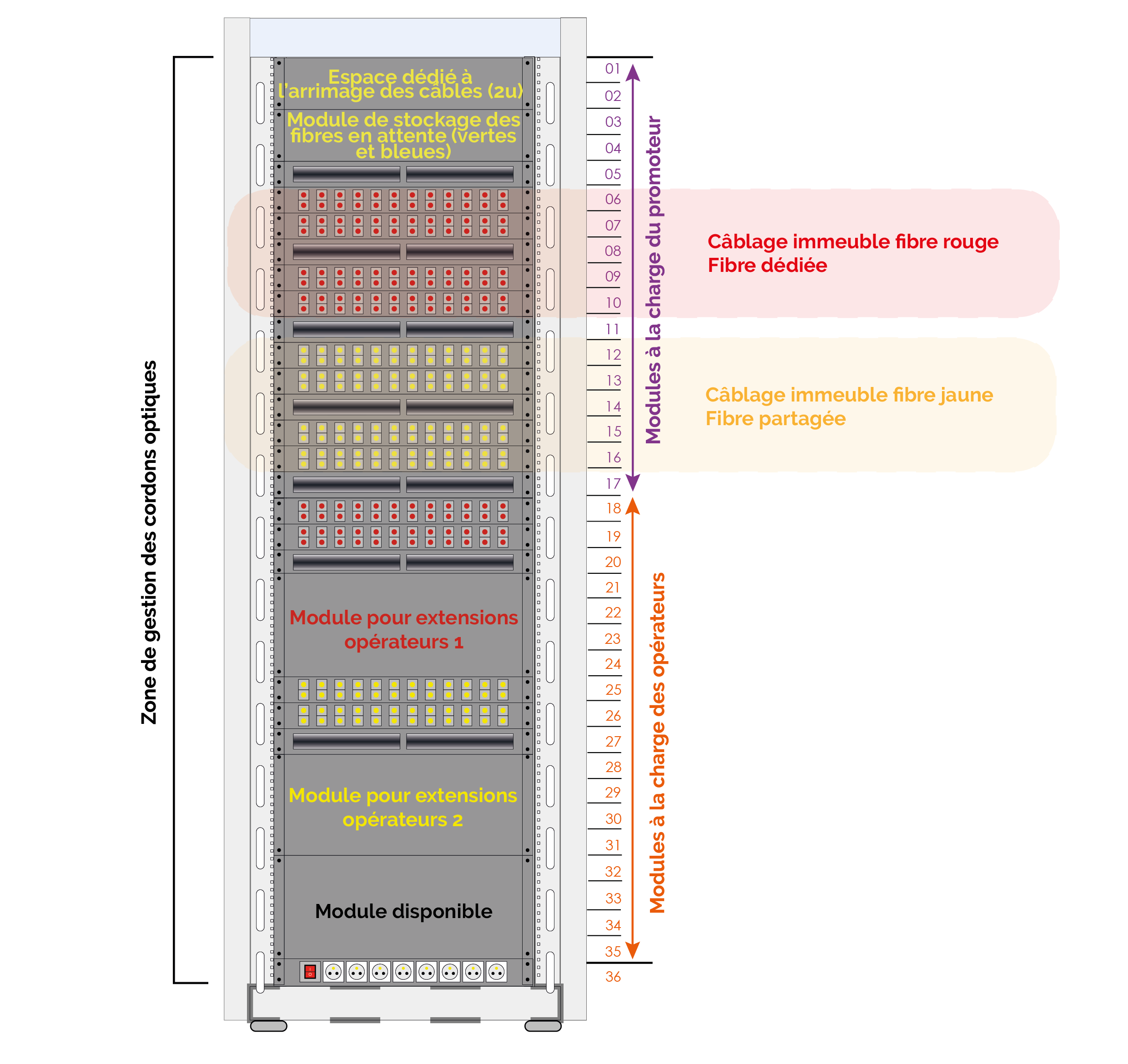

• Le PR sur ingénierie quadri en ZTD est connectorisé sur fibre jaune et rouge avec séparation des 4 couleurs (Rouge, Bleu, Vert, Jaune),
• Hors zone TD, prévoir un emplacement dans le PR pour le futur câble FttH modulo 6 que le futur OI installera pour relier le PR au PM,
Exemple de rangement de câbles suivant le type de Point de Raccordement :

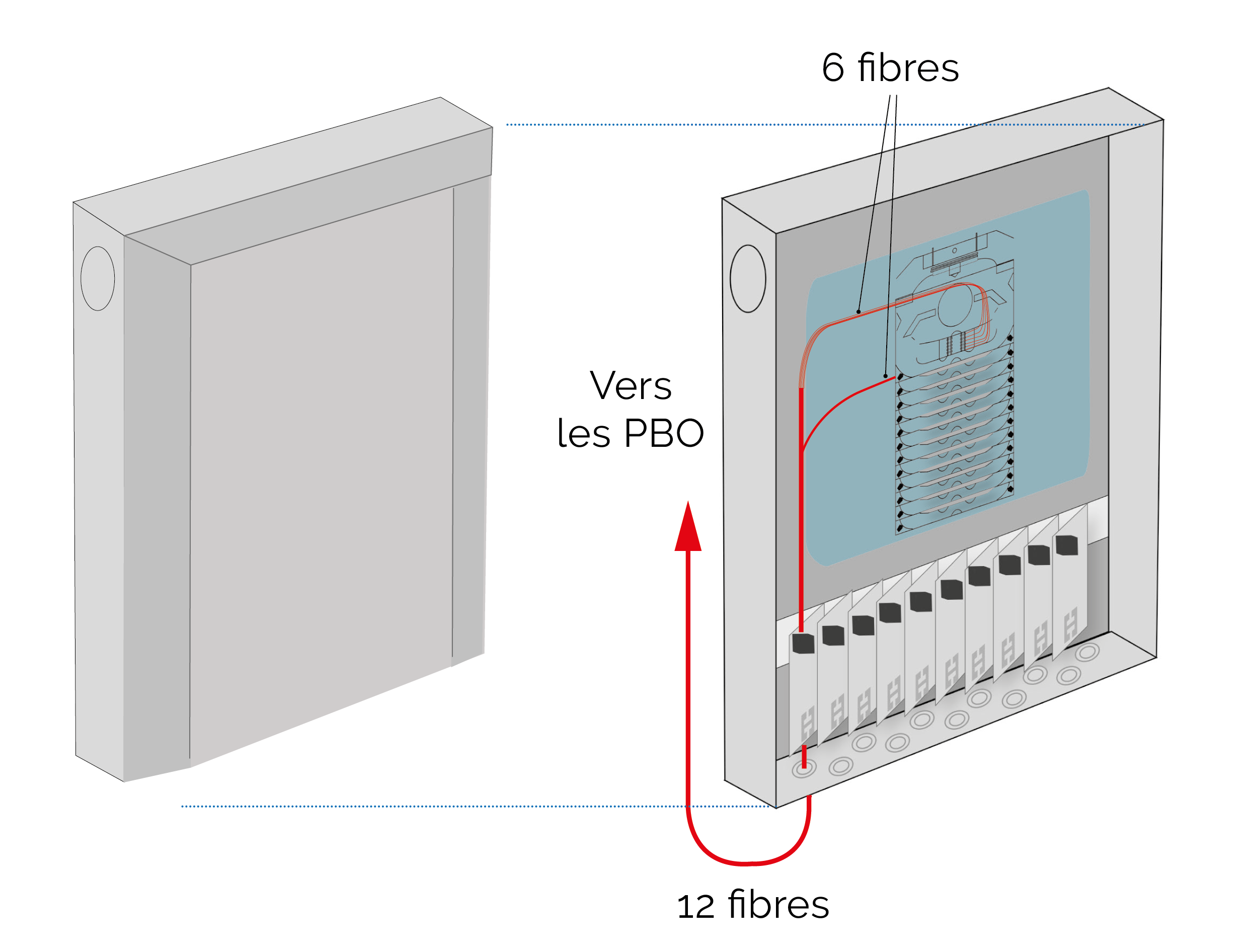

Dans ce cas, un coffret mural de raccordement dans lequel seront lovés dans des cassettes les fibres unitaires ou micromodules provenant des câbles de colonne de communication est requis.

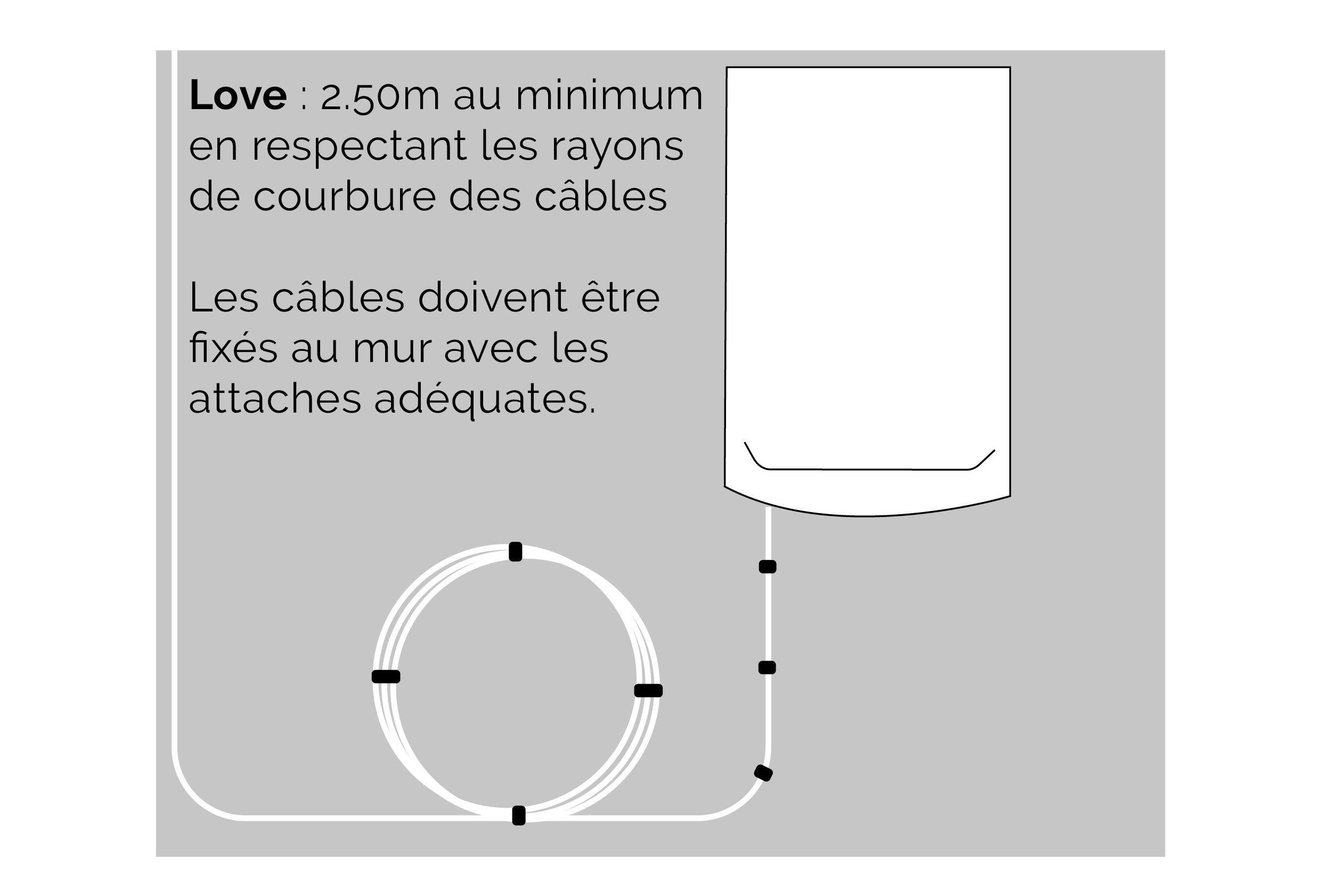

Un love de 2,50m minimum du câble de la colonne de communication doit être prévu.
Le coffret de communication des réseaux des services communs est destiné à recevoir exclusivement les équipements d’interface entre le réseau FttH et les réseaux de services des parties communes. Seuls les connecteurs RJ45 et câbles, destinés à l’externalisation de données des réseaux de ser vices, seront installés dans ce coffret.

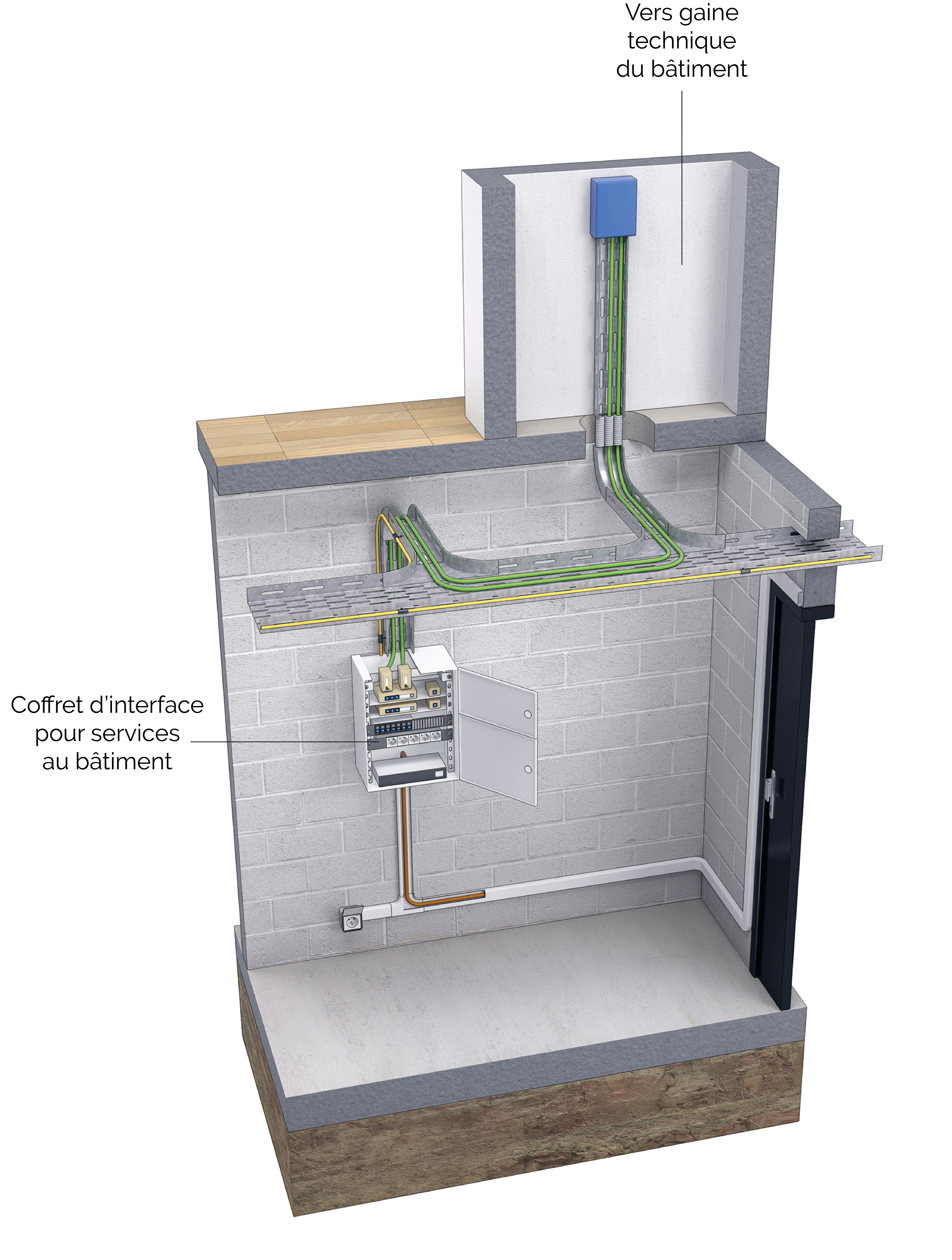

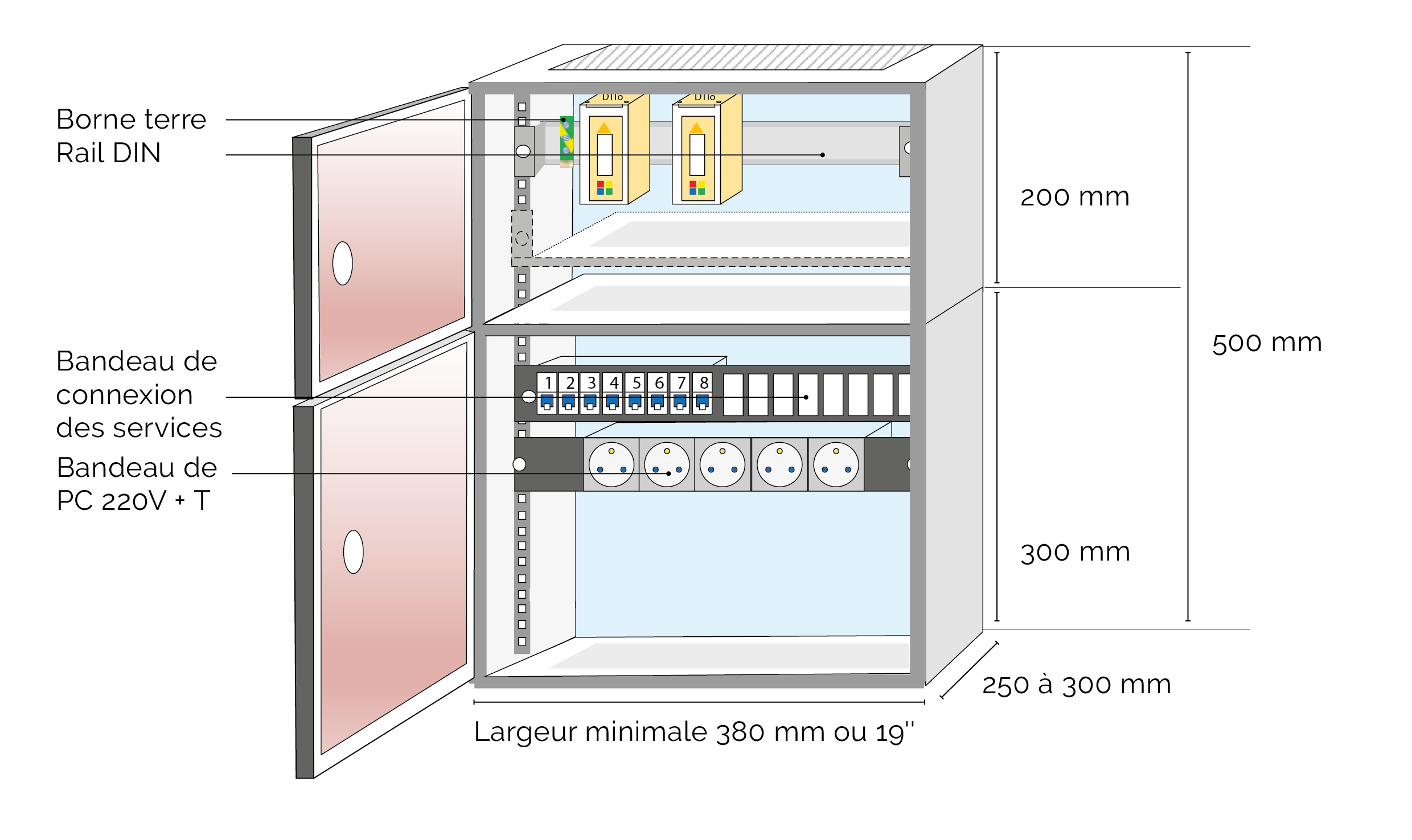

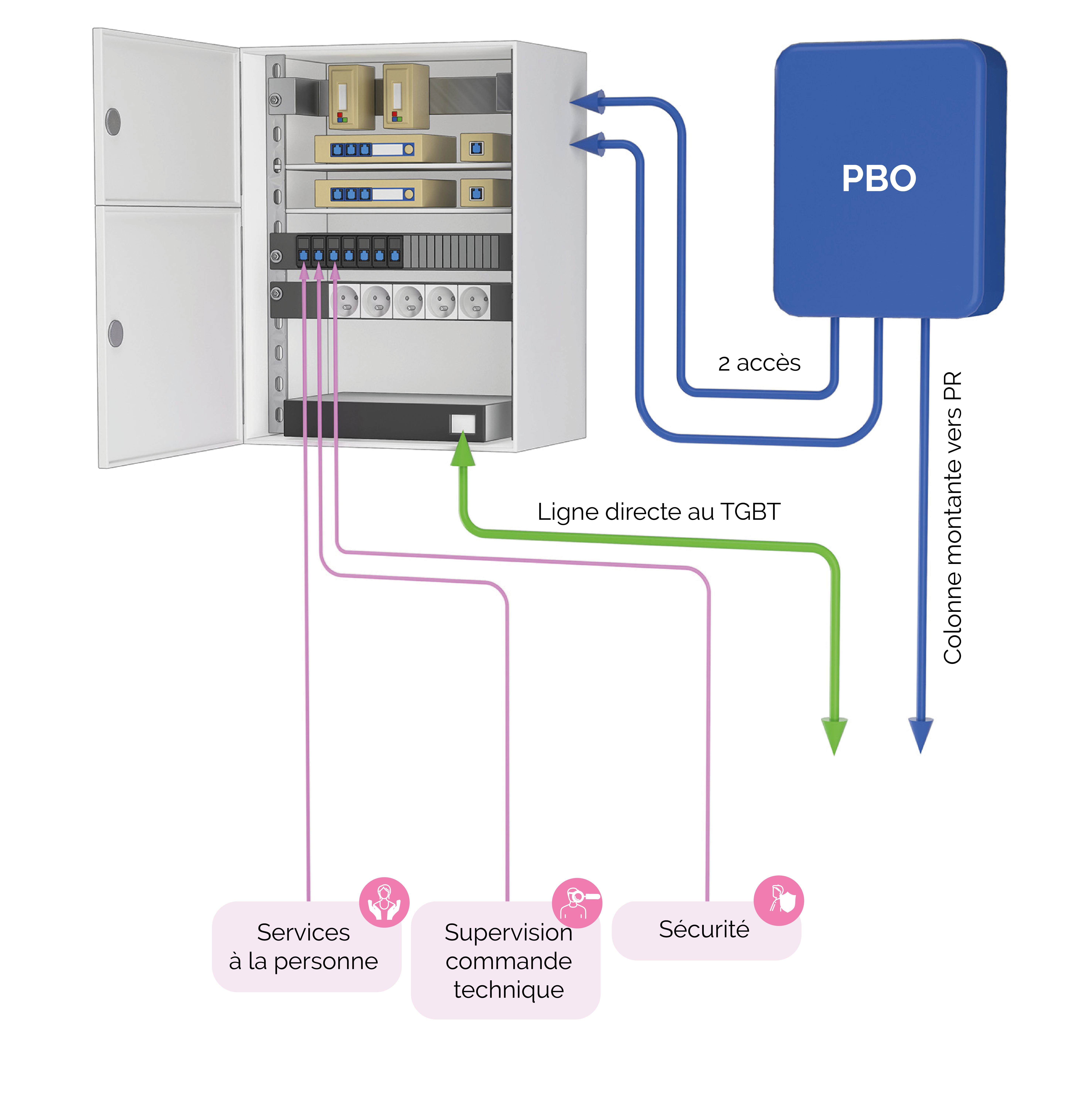

Un ou deux DTIo dédié aux services généraux seront connectés à la colonne de communication FttH et placés dans un coffret équipé d’une fermeture à clé et ventilé.
Parmi la liste des différents usages propres à la gestion de l’immeuble (téléalarme, télémesure, télérelève, télémaintenance, télésurveillance, capteurs énergie, contrôle d’accès, appels d’urgence et de sécurité, vidéo surveillance, ascenseurs, etc.), seuls certains ont vocation à être gérés à distance. Un accès permet la mise à disposition de plusieurs adresses IP suivant qu’on ait choisi une box ou un CPE.
