Branchement à partir d'un PBO en immeuble

Contrôles et mesures à effectuer suivant les cas de figure
test
Les outils de vérification et de mesures
Mesures et contrôles à effectuer lors d’un premier branchement

Hors le cas des immeubles précablés, l'opération de raccordement client dans le parc ancien demande d'intervenir au PM pour une opération de brassage et de réaliser le lien de branchement PBO-DTio/PTO.

L’opération de raccordement par l’opérateur commercial (ou son sous-traitant), demande d’intervenir en trois lieux distincts :

  • Entre le PBO et le local client, pour poser le câble de branchement PBO – PTO, et pour poser la PTO dans le local du client (si besoin réaliser une soudure) ou de se raccorder au DTIo présent dans la GTL.
  • Au PBO pour souder entre elles, la fibre du câble de distribution (provenant du PM) et celle du câble de branchement (provenant du client), sauf dans le cas des PBO préconnectorisés, où le raccordement au PBO se fait avec un connecteur,
  • Au PM pour mettre en relation (brassage) un port du tiroir opérateur avec un port du tiroir de distribution à l’aide d’un cordon optique (aussi nommée jarretière optique),

En matière de contrôle et recette, le champ d'intervention du technicien "client" se limite au PM, au PBO et à la PTO. Aucune intervention ne doit être réalisée entre le PM et le PBO, cette portion du réseau de distribution a été validée et recettée par l'OI.
Aucun autre élément du réseau ne doit donc être manipulé.

Mesures ou contrôles à faire au PM

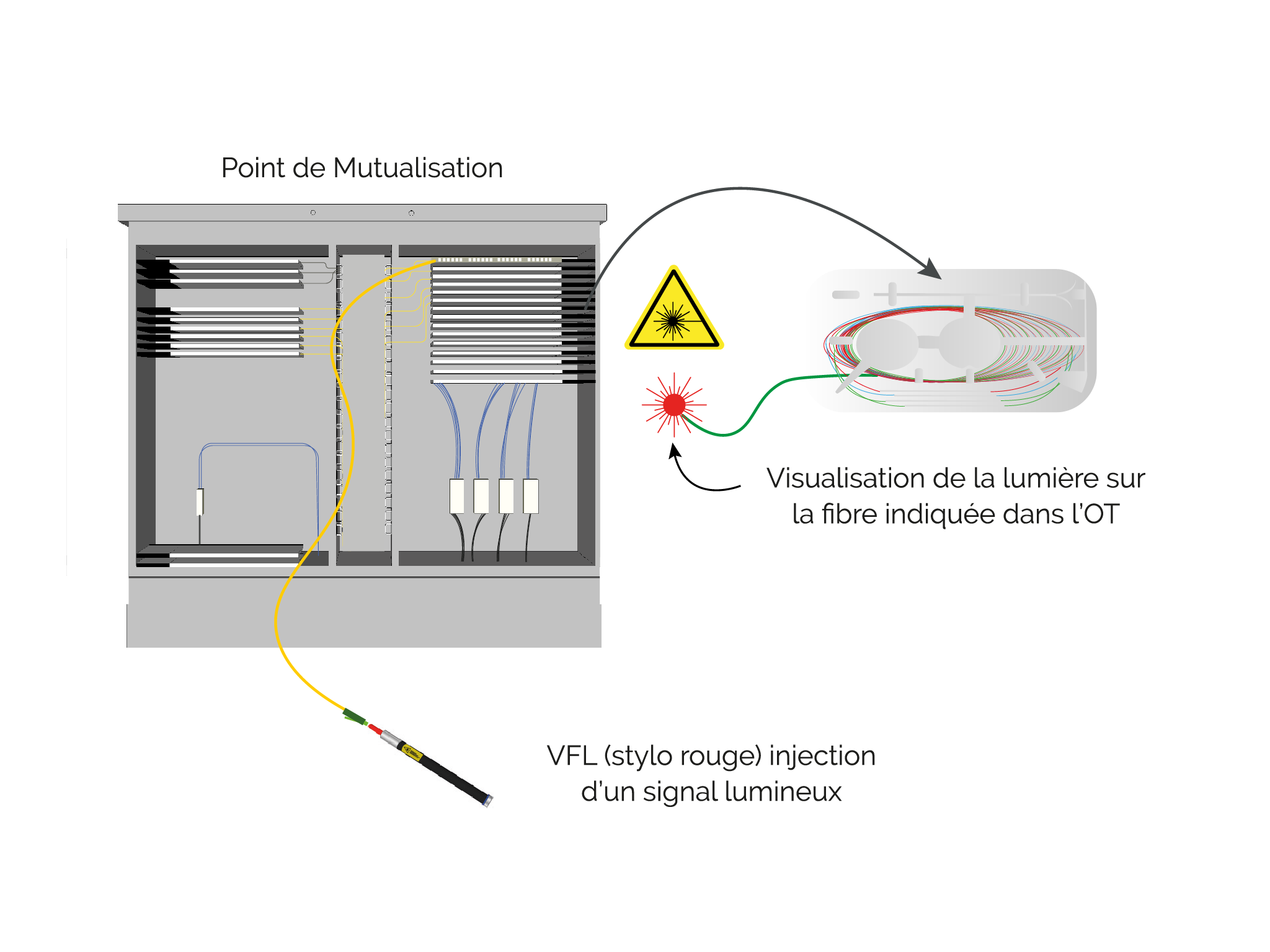

Contrôle à l’aide du stylo laser avant la pose du cordon au PM

Mesure après la pose du cordon au PM

  • Nettoyer au préalable le connecteur du tiroir opérateur et le connecteur du tiroir de distribution (à l’aide d’un kit de nettoyage). Il est possible de vérifier l’état de propreté du connecteur avec une sonde d’inspection.
  • Le cordon, neuf sorti de son emballage et de longueur adéquate, étant connecté sur la sortie indiquée dans l’OT, du tiroir opérateur (coupleur), effectuer une mesure photométrique à 1490nm à l’extrémité du cordon qui est connecté au tiroir de distribution. Cette puissance en sortie de coupleur est appelée (P1). Elle devrait être supérieure à -21dBm pour le G-PON et XGS-PON (à titre d’exemple -20 dBm est supérieur à -21dBm).
  • Branchez l’extrémité du cordon sur le connecteur, indiqué dans l’OT, du tiroir de distribution.

Mesures ou contrôles à faire au PBO

  • Souder entre elles dans le PBO, la fibre du câble de distribution (provenant du PM) et celle du câble de branchement (provenant du client), sauf dans les cas des PBO préconnectorisés, ou le raccordement au PBO se fait avec un connecteur.
  • Vérifier la qualité de la soudure à l’écran et la valeur de l’estimation de perte donnée par la soudeuse. La pratique montre qu’une estimation supérieure à 0.1dB n’est pas acceptable (dans ce cas la soudure doit être refaite).
  • Contrôle visuel de la qualité du lovage des fibres au PBO. Vérifier que le lovage de la fibre respecte le rayon de courbure déterminé par la cassette.
  • Contrôle visuel de la longueur de fibre lovée, environ 1 m

Mesures ou contrôles à faire à la PTO dans le logement ou local professionnel

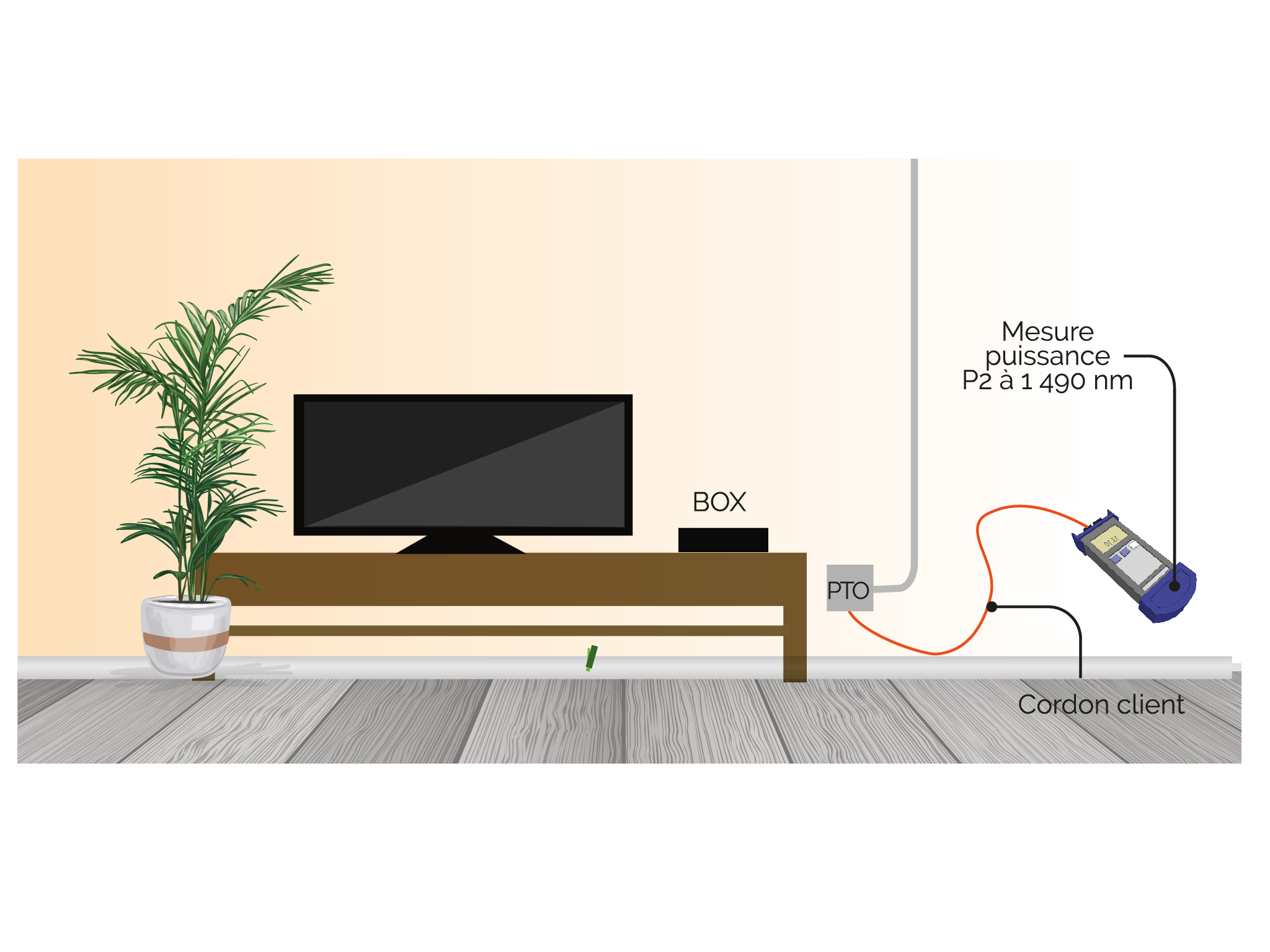

  • Une fois la PTO posée, y connecter le cordon client, et à l’aide d’un photomètre, relever la puissance P2 à 1490nm (Pour rappel, le cordon, entre tiroir coupleur et tiroir distribution est posé et l’OLT est actif). Cette puissance devrait être supérieure à -24 dBm (à titre d’exemple, notez que -23 dBm est supérieur à -24 dBm).
  • L’atténuation du lien PM-PTO est donnée par la différence entre P1 et P2. Cette valeur doit être inférieure à 3 dB

La clôture d'un raccordement client réalisé dans les règles de l'art tient en partie à la complétude et l'envoi du CRI. Chaque technicien met en oeuvre le " CRI photos " via l'interface de l'opérateur Commercial pour lequel il agit .
