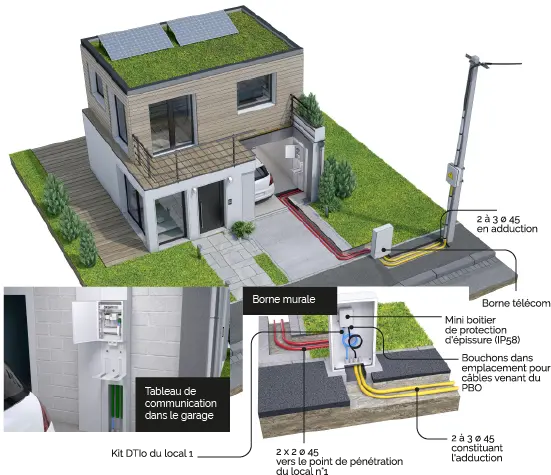

Cas d’un local individuel prééquipé avec une borne murale comme PDO

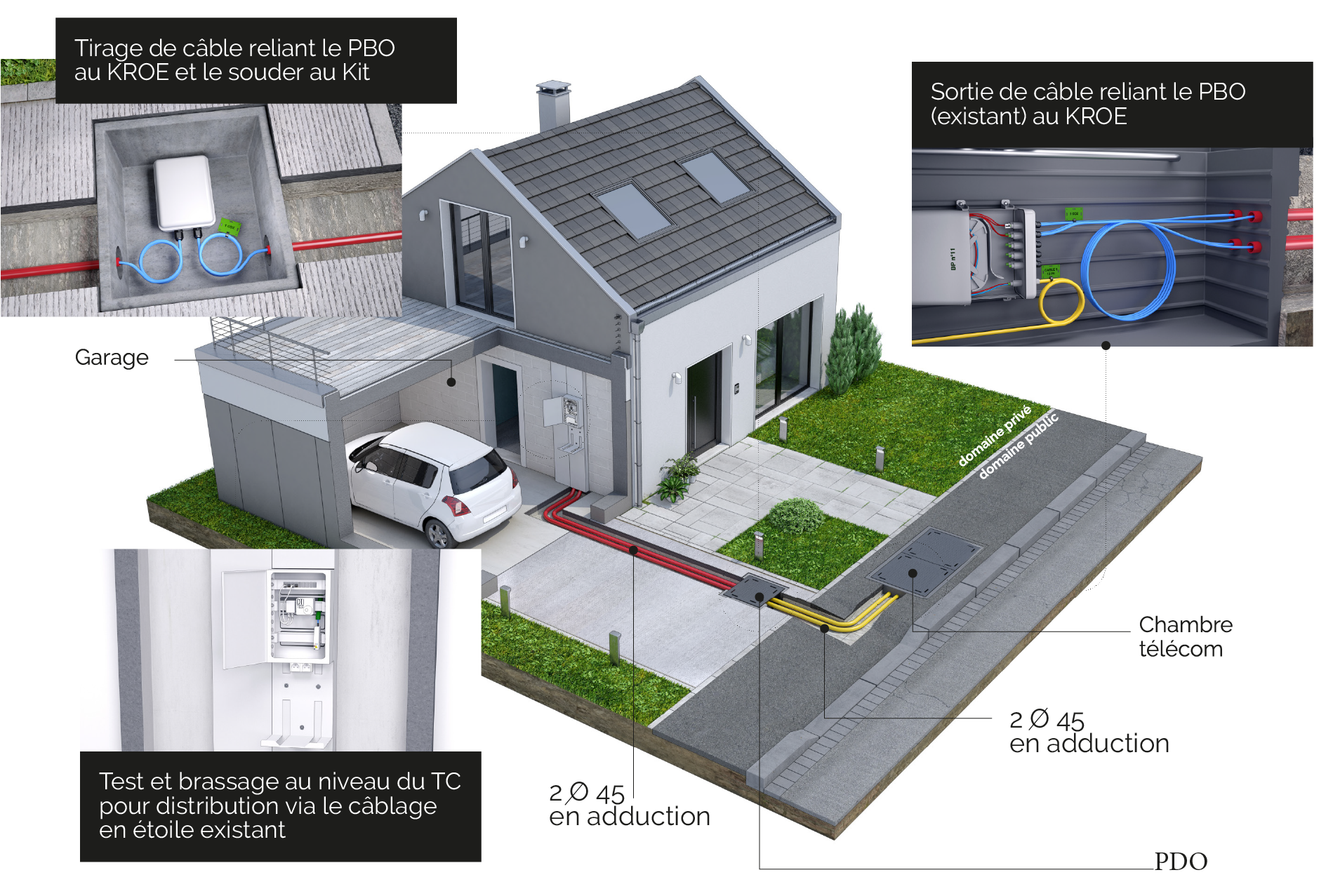

Cas d’un local individuel prééquipé avec un regard de tirage comme PDO
• si colonne de communication en quadrifibre = branchement en quadrifibre
• si colonne de communication en monofibre = branchement en monofibre
La conformité de l’intervention réalisée dans les règles de l’art sera justifiée par le CRI photo .
Cas d’un branchement d’un local individuel isolé
REGLES ELEMENTAIRES PROPRES A CE CAS FIGURE.
Vérifier que l'installation en place est conforme à l'ingénierie déployée sur la zone d'implantation du bâtiment à raccorder (respect de la réglementation en vigueur : mono ou quadri).
Si l'installation a fait l'objet d'une recette lors de sa mise en place, le dossier de récolement qui consigne les divers éléments de preuve (étiquetage, mesures, schéma de câblage) devra être remis à l'OC.
Le technicien de l'opérateur commercial (OC) intervient au :
• PDO pour le raccordement du câble issu du PBO avec celui déja en place,
• PBO pour la pose du câble reliant le PDo,
• PM pour la pose du cordon de brassage (dans le respect de la route optique décrite dans l'OT),
• Tableau de Com dans le local pour le test de continuité
Etapes identifiées pour le raccordement d'un local individuel isolé prééquipé
Si le PBO est sur un poteau et non dans une chambre, prévoir une transition aéro-souterraine
CAS PARTICULIER

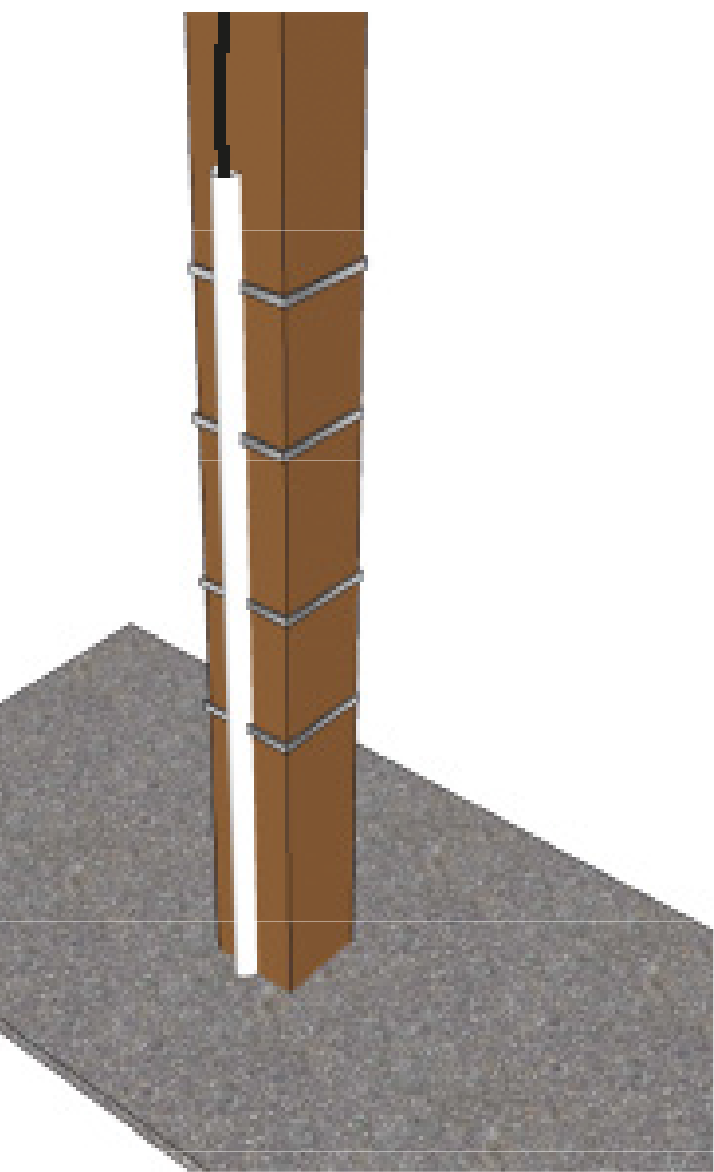

La transition aéro-souterraine consiste à faire passer un câble d'une insfrastructure aérienne vers une infrastructure souterraine et vice-versa. Ce cas de figure reste fréquent tant poir la desserte d'un logement individuel qu'un ensemble immobilier pourvu d'un réseau de canalisations souterraines. Le câble est obligatoirement arrimé par un dispositif d'ancrage sur le poteau où s'effectue la liaision. Le câble chemine le long du poteau dans une goulotte "demi-lune" sur au minimum 2 mètres à partir du sol. Il existe des modèles simples en PVC résistant aux UV, couleur gris, marron ou ivoire, et des modèles renforcés en métal. La goulotte est fixée au poteau par des bandes de feuillard en acier inoxydable.
- CONFORME
- NON CONFORME
Cas d'un branchement d'un local individuel dans un lotissement
Option 1 : Les terrains viabilisés dans un lotissement libre de constructeur
REGLES ELEMENTAIRES PROPRES A CE CAS FIGURE.

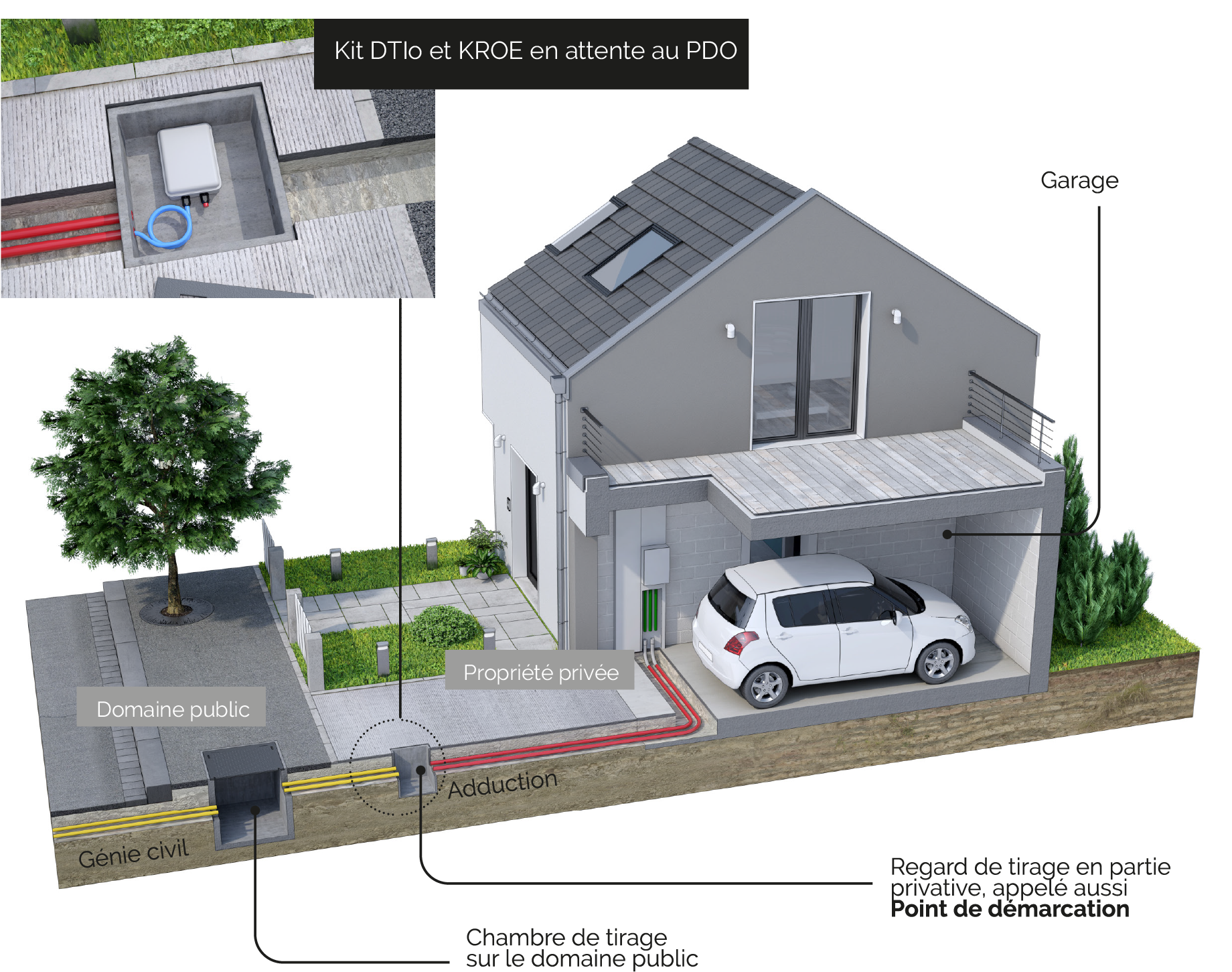

ALe lotisseur a précâblé le domaine public/privé jusqu'à chacune des parcelles en laissant le câble (protégé par un KROE) en attente au niveau de chaque PDO (*)
B Le constructeur du bâtiment a réalisé la pose d'un réseau optique sur le périmètre privatif (RJ45, TC, Kit DTIo). Le Kit DTIo (protégé lui aussi par un KROE) est resté en attente dans le point de démarcation (PDO).
C Le technicien de l'OC a alors la charge du raccordement des deux câbles en attente au niveau du PDO, avec le maintien d'un des deux KROE . De même, il intervient au PM pour la pose du cordon de brassage (dans le respect de la route optique décrite dans l'OT), et au Tableau de com dans le local pour le test de continuité et éventuel brassage pour la mise en service.

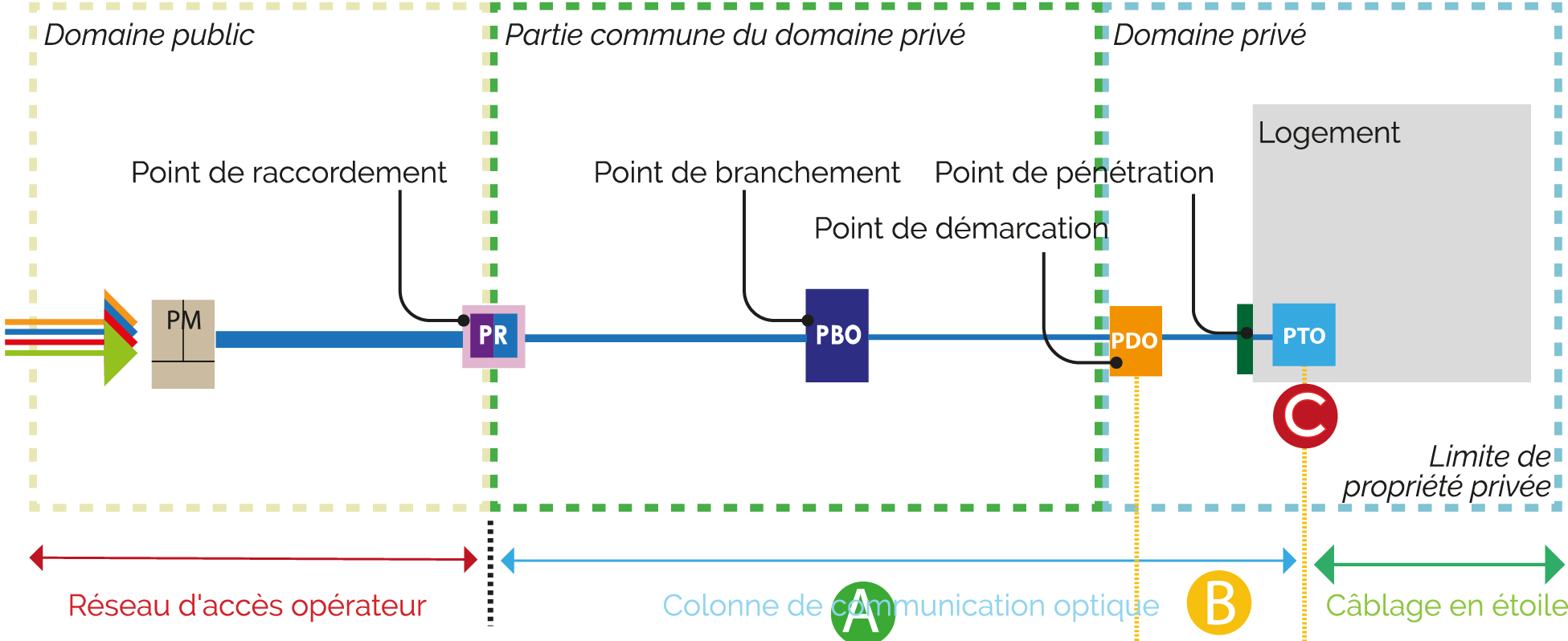

Option 2 : Le lotissement consécutif à des opérations groupées de promoteurs
REGLES ELEMENTAIRES PROPRES A CE CAS FIGURE
Le constructeur du bâtiment a réalisé la pose d'un réseau optique sur le périmètre privatif (RJ45, TC, Kit DTIo). Le Kit DTIo (protégé lui aussi par un KROE) est resté en attente dans le point de démarcation (PDO).
Il s'agit en général de lotissements vendus avec des bâtiments déjà construits sur les parcelles. Le principe d'une colonne de communication dite "rampante" s'apparente à une colonne montante utilisée dans le collectif, soit une installation de bout en bout.ABL'installeur du promoteur/aménageur a réalisé l'ensemble de la colonne de communication, soit de PR jusqu’au DTIo' (*) . La pose d'un réseau optique sur le périmètre privatif (RJ45, TC, Kit DTIo) a été réalisé par l'installatzur/intégrateur électricien du constructeur du bâtiment.
C Le technicien de l'OC a alors la charge du brassage au PM (dans le respect de la route optique décrite dans l'OT) et au Tableau de Com dans le local du client final. Un test de continuité est réalisé afin de garantir la mise en service sur le câblage résidentiel en place.

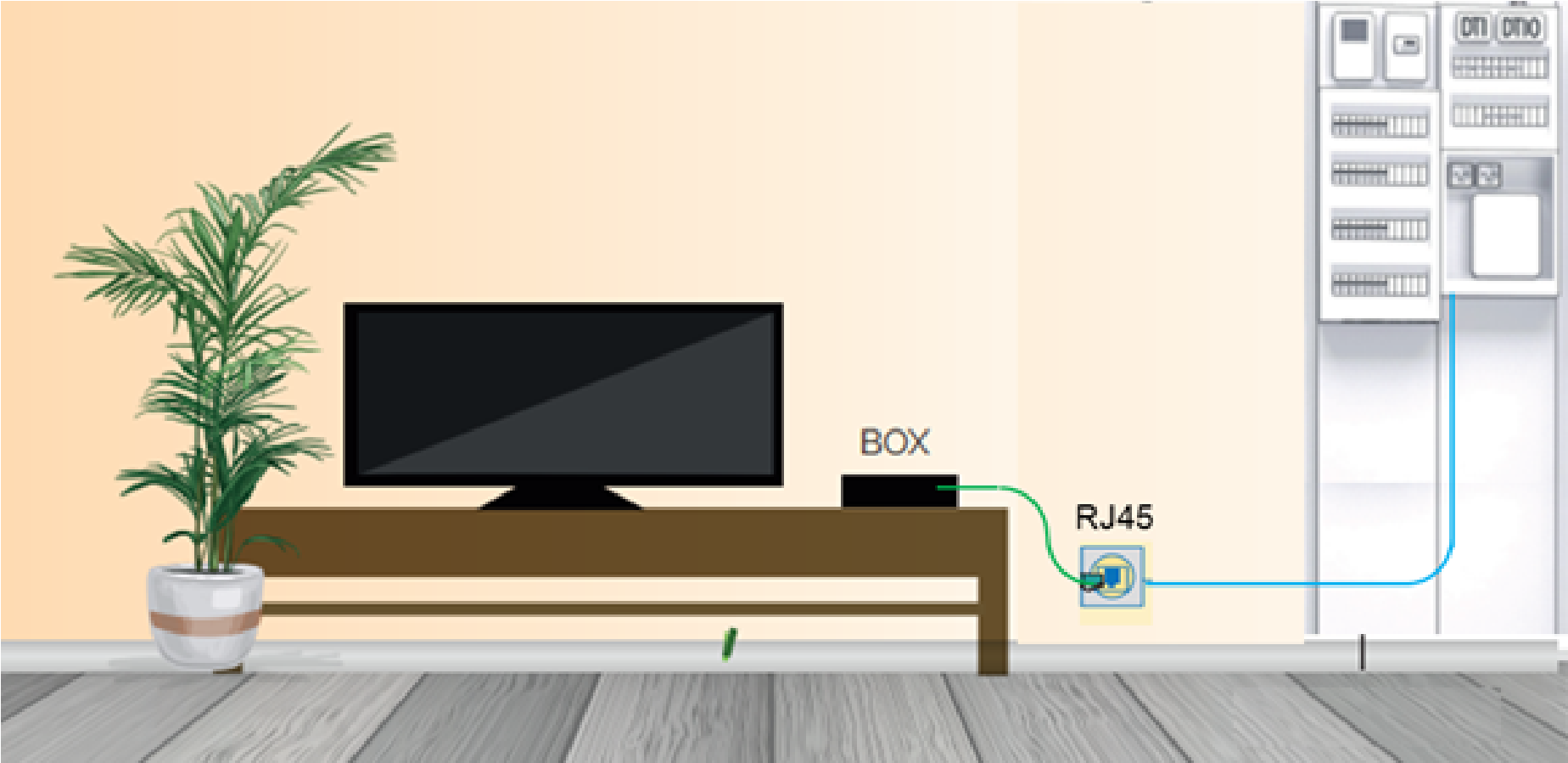

CHEZ LE CLIENT : Lors d'une intervention dans un local prééquipé (kit DTIo et câblage résidentiel Ethernet en place), le technicien doit s'assurer qu'il y a suffisamment de place dans le tableau de communication (TC) ou le volume attenant pour installer les équipements actifs de l'opérateur commercial (ONT - Box - Switch) . Dans le cas contraire, il devra construire un déport optique
création d'un déport dans un logement
préalablement fibré

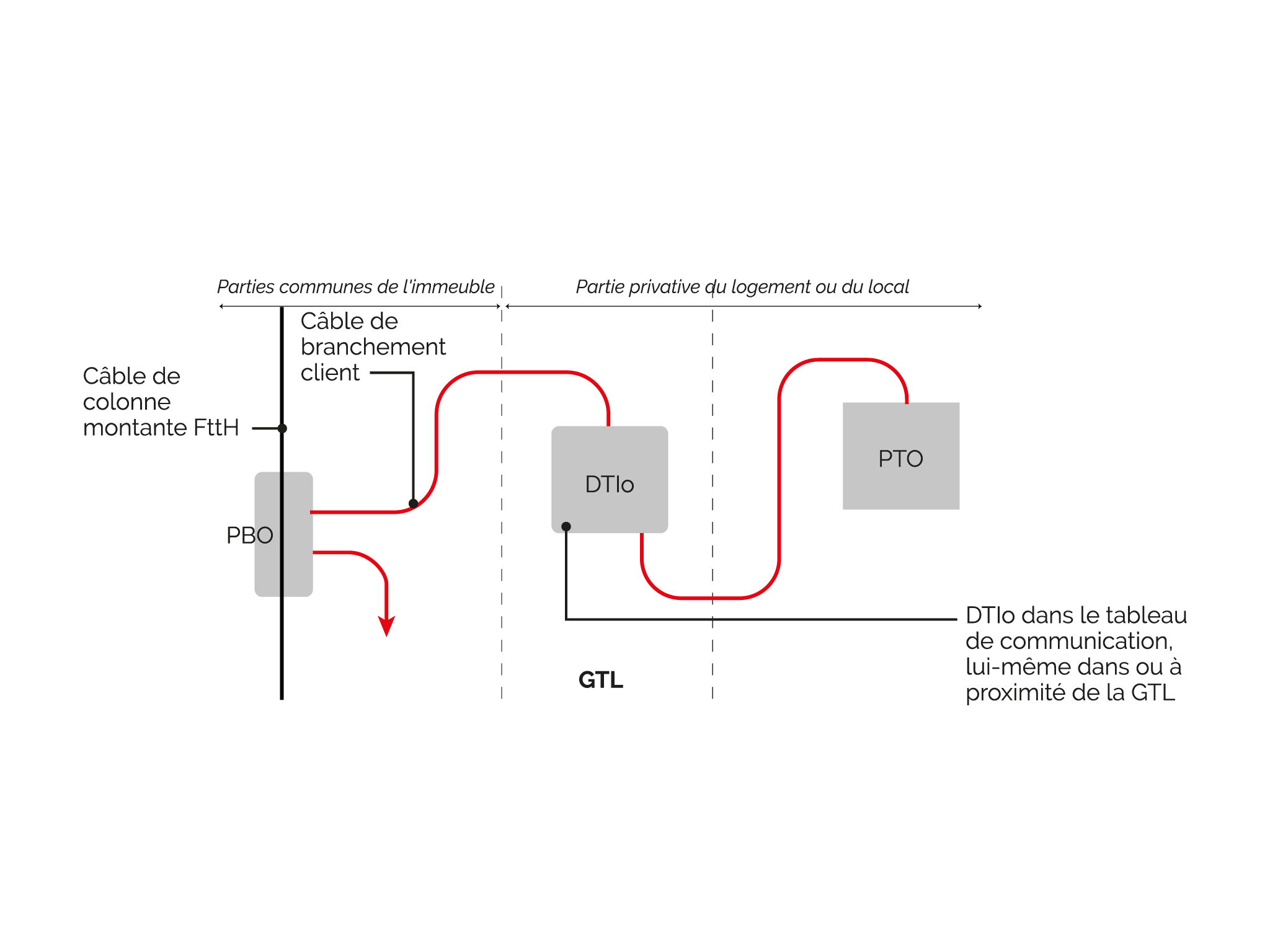

Les différentes possibilités de raccordement et mise en service sont illustrées ci-dessous :
Exemple de pose dans les règles de l’art de la PTO dans le logement
Le DTIo / PTO doit pouvoir être fixé directement sur un mur par collage à l'aide d'un adhésif double face ou par vissage. La prise doit également être compatible avec la pose sur un boîter encastré. La prise doit disposer de 2 points de fixation d'entraxe de 60mm, permettant un centrage vertical et horizontal sur le boîtier d'encastrement.
Lors de travaux dans le logement, le DTIo / PTO doit pouvoir être enlevé du mur sans accès possible aux fibres et sans risquer d'interrompre la liaison.
Les connecteurs devront être orientés vers le bas. Le positionnement de la prise sur le mur, et par rapport à la plinthe, devra permettre le respect des rayons de courbure, du câble de branchement et du cordon d’équipement/de branchement/de liaison vers L’ONT, ou la boxe elle-même, si celle-ci intègre l’ONT (rayon de courbure inférieur à une pièce de 2 euros). Prévoir un minima, 60 mm entre la plinthe et la partie basse de la prise pour le cordon.
Interne du Local Résidentiel ou Professionnel

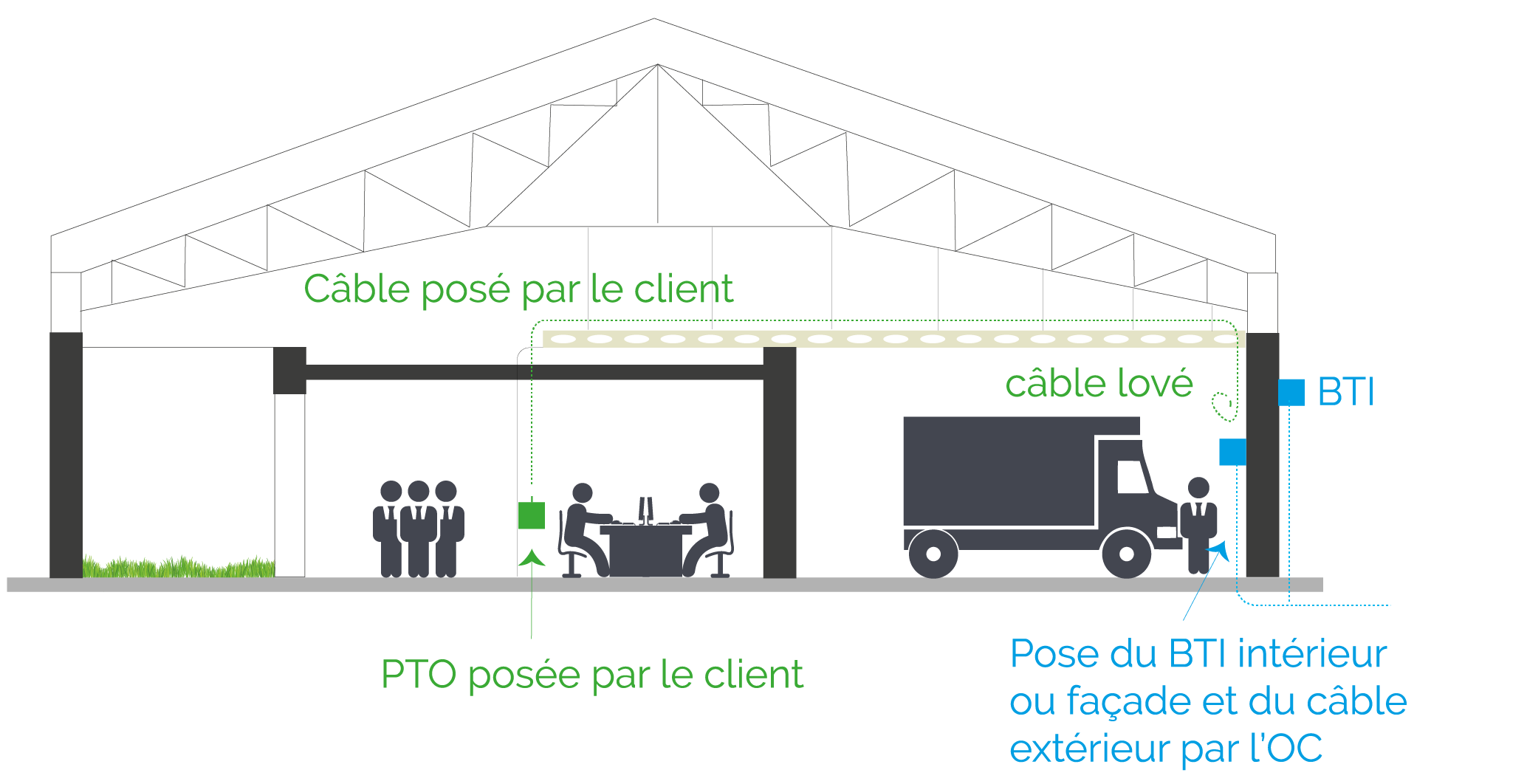

VARIANTE : Raccordement d’un câblage préalablement installé par le client final
CAS PARTICULIER
La configuration des sites ou la réalisation des travaux d'aménagements en milieux complexes à fortes contraintes techniques ou d'exploitation (entreprise, entrepôts, usines, etc.) peut avoir amené le cleint final ou le propriétaire des lieux à réaliser par anticipation la pose d'un câblage optique. Le client devra donner la preuve que l'installation a été réalisée dans le respect des règles constructeur (protection mécanique, respect des rayons de courbure, étiquetage), et de la Règlementation en vigueur dont les spécifications techniques sont décrites dans les guides d'Objectif fibre.
• si colonne de communication en quadrifibre = branchement en quadrifibre
• si colonne de communication en monofibre = branchement en monofibre
La conformité de l’intervention réalisée dans les règles de l’art sera justifiée par le CRI photo .
REGLES ELEMENTAIRES PROPRES A CE CAS FIGURE.
Vérifier que l'installation en place est conforme à l'ingénierie déployée sur la zone d'implantation du bâtiment à raccorder (respect de la réglementation en vigueur : mono ou quadri).
Si l'installation a fait l'objet d'une recette lors de sa mise en place, le dossier de récolement qui consigne les divers éléments de preuve (étiquetage, mesures, schéma de câblage) devra être remis à l'OC.
Le câble installé par le client devra être étiqueté
Le technicien de l'opérateur commercial (OC) intervient au point de rencontre du câble déjà en place et celui issu du PBO. La configuration du site à raccorder amènera le technicien à proposer plusieurs solutions de mise en oeuvre.
raccordement d'un câblage
préalablement installé par le client final
Intervention au niveau du PM
Le raccordement de l'abonné au réseau de l'opérateur commercial se fait, au niveau du Point de Mutualisation, par l'intermédiaire d'une jarretière optique qui relie la fibre de l'abonné à une entrée du multiplexeur optique. L'intervention au Point de Mutualisation pour le brassage implique le respect d'un certain nombre de règles.
