Dans le cas d’un immeuble de moins de 12 logements et/ou locaux à usage professionnel, la règlementation exige 1 fibre optique par logement par logement et/ou local à usage professionnel.
Sur la base du dossier d’exécution remis par le Maitre d’Ouvrage, l’installateur visualise in situ le futur livrable tel qu’il apparait dans le dossier technique du chantier, soit une colonne de communication mono fibre composée d’un PR, de plusieurs PBO et DTIo.
Cas des immeubles de moins de 12 logements, toutes zones confondues.
Visuels en accord avec les recommandations Objectif FibreLa pose de la fibre optique entre le point de raccordement (PR) et le domaine public est de la responsabilité de l’Opérateur d’Infrastructure.
La pose du PR et des infrastructures de cheminement jusqu’au domaine public, au droit du terrain, sont à la charge du Maitre d’Ouvrage.
RAPPEL SUR LES INFRASTRUCTURES
MOBILISABLES
L’adduction , telle que définie dans le guide AFNOR C 15-900, est destinée à assurer les liaisons nécessaires pour la pose des câbles de communication entre les réseaux de communications électroniques ouverts au public et l’en semble immobilier.

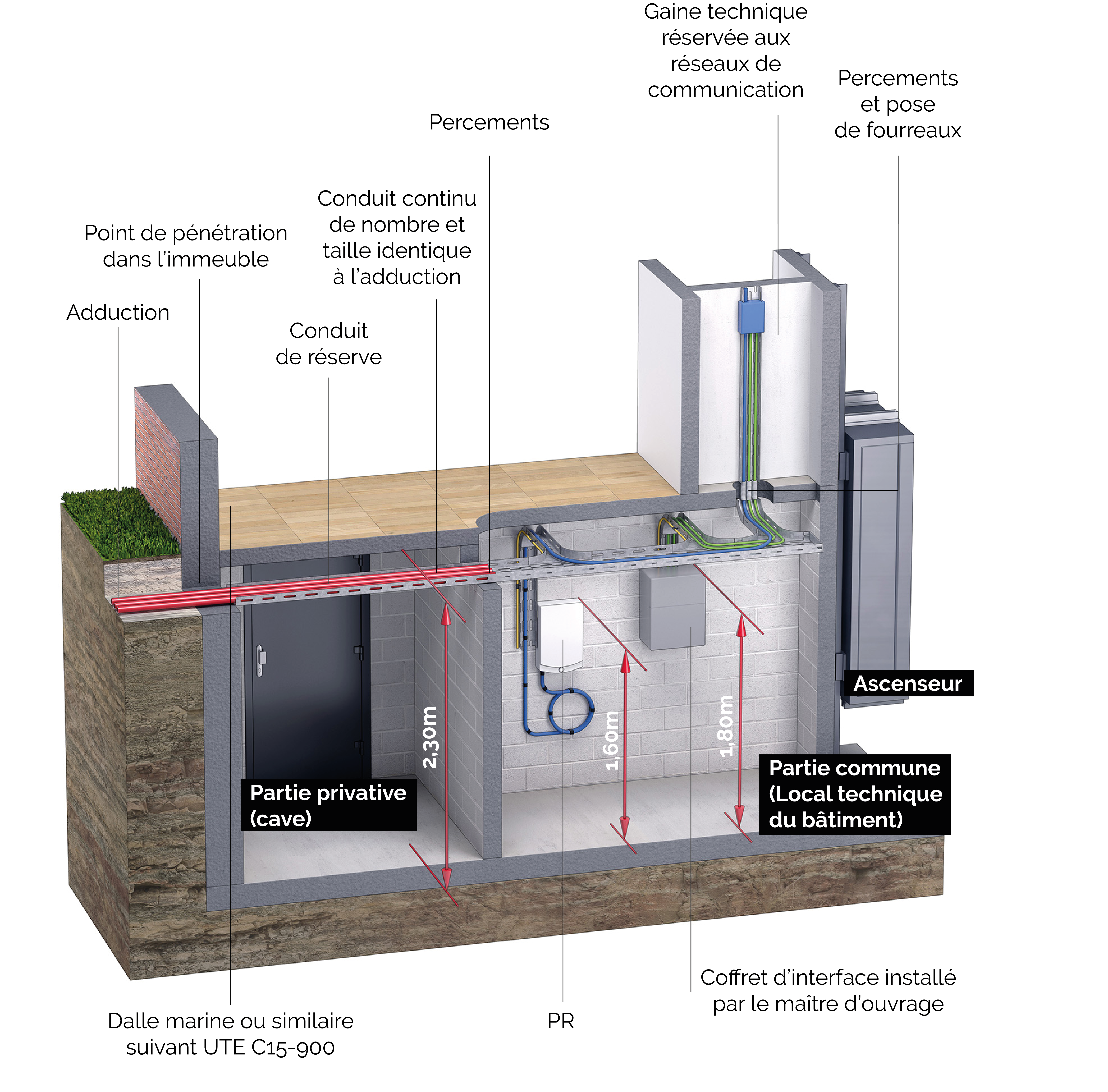

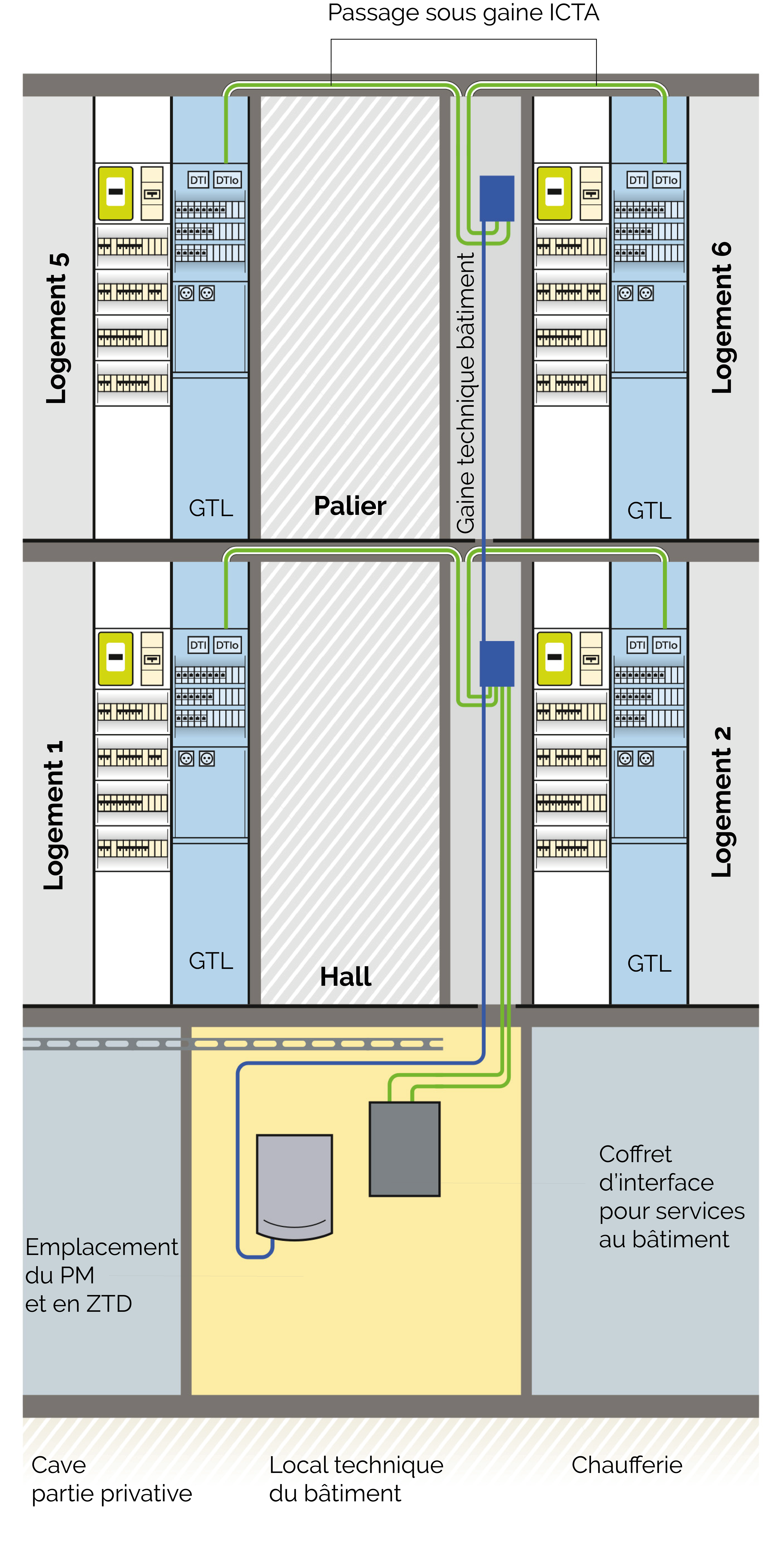

Point d’entrée et installations pour un bâtiment multi-lots (Moins de 12)
Tout comme pour la pose des infrastructures d’accueil, du prolongement des fourreaux d’adduction en vue d’assurer la continuité de parcours lorsqu’on se trouve en traversée de caves ou locaux privatifs, la mise en place de fourreaux protecteurs des futurs câblages est à la charge du Maître d’Ouvrage.
Pour les cheminements en galerie ou vide sanitaire, l’utilisation de câble « anti-rongeurs » sera à privilégier (câble à armure métallique ou FRP plat (Fiber Reinforced Plastic).

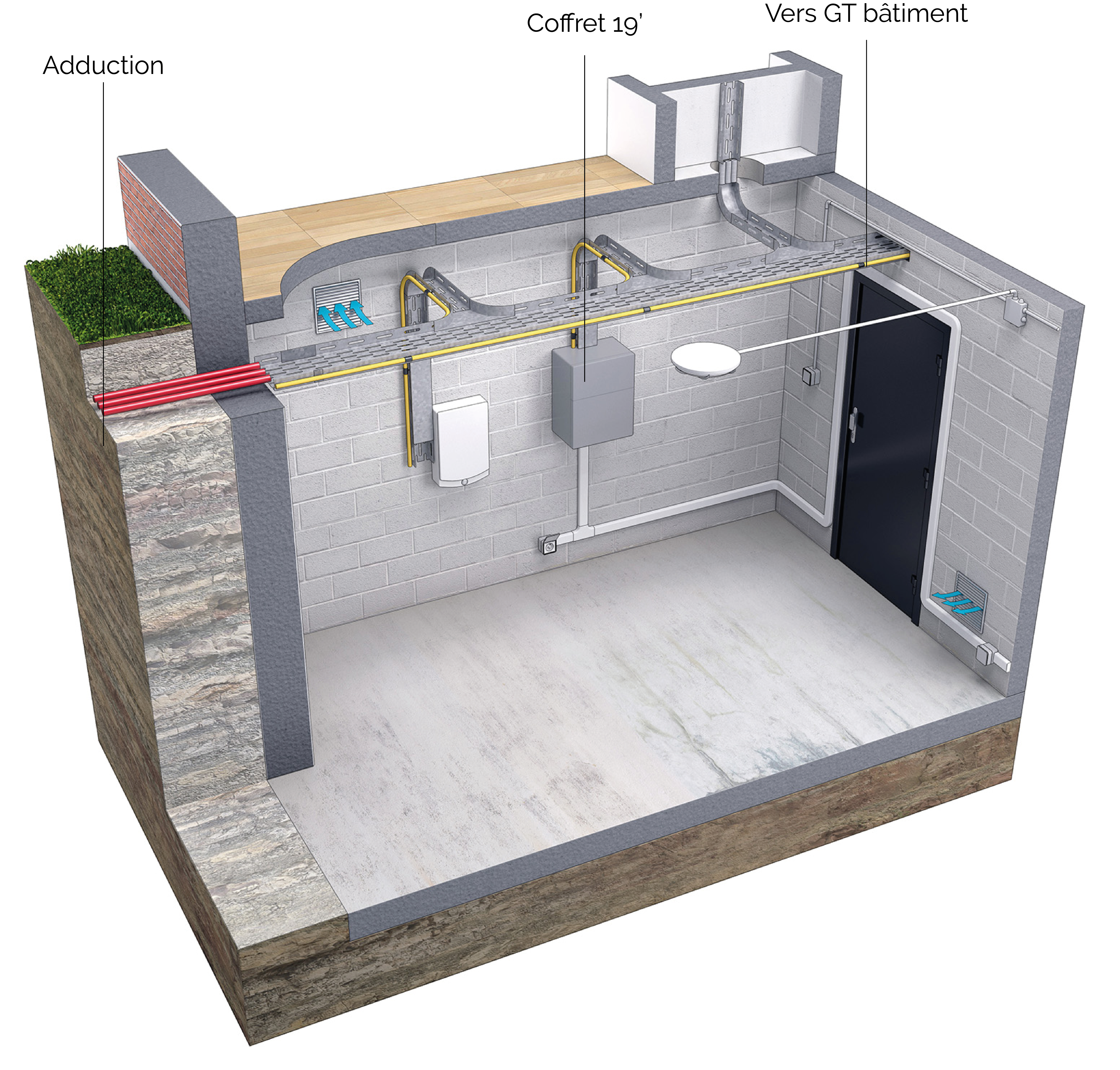

Installation type d’un local technique normalisé

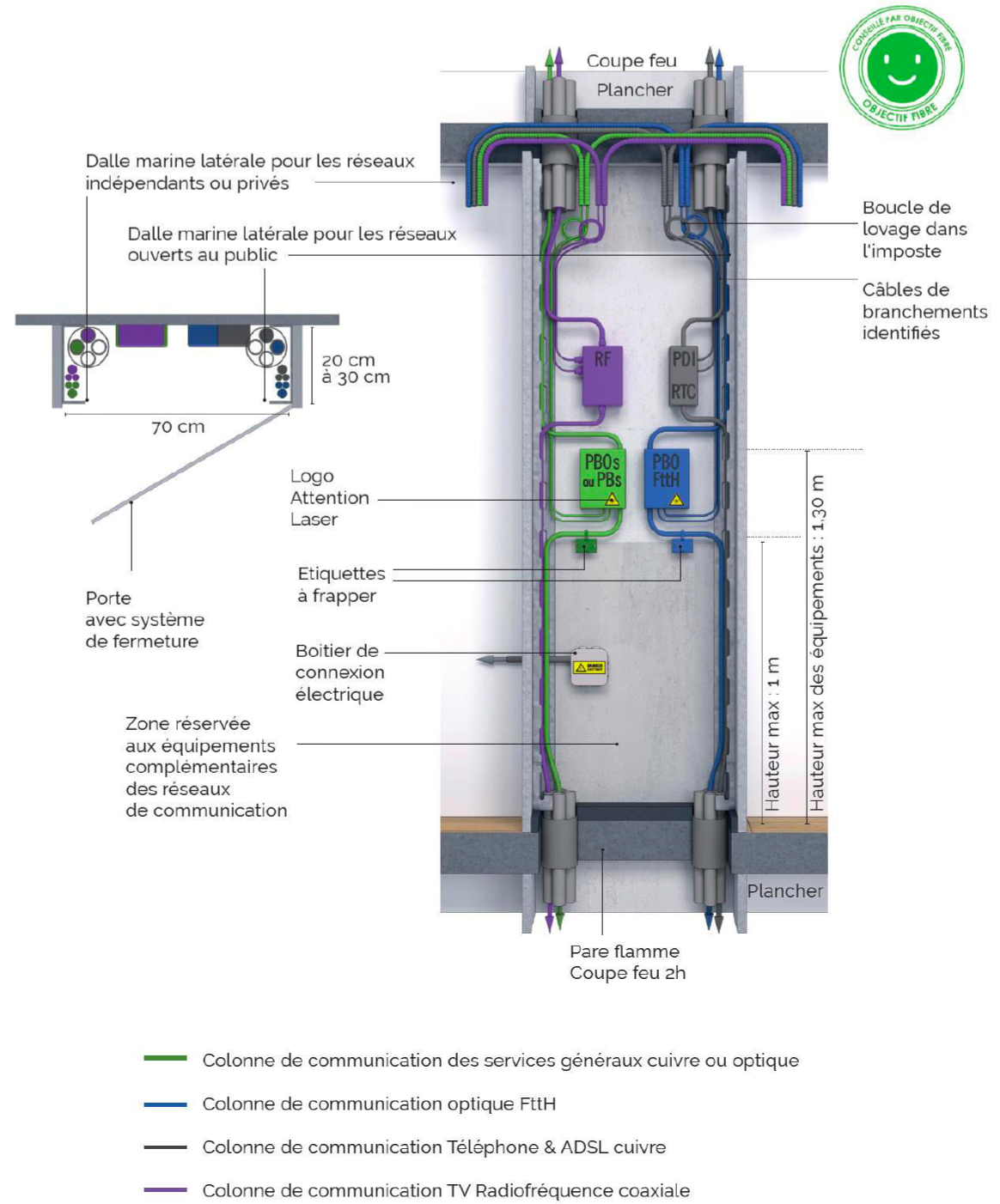

Recommandations Objectif Fibre pour une installation type dans une GT immeuble 700mm
Au sein de l’ETEL, la gaine technique logement (GTL) est le résultat de la mise en place de façon organisée, par l’installation, des équipements de puissance, de communication et/ou de gestion technique. L’ETEL est prescrit dans tous les locaux d’habitation neufs, individuels ou collectifs. En avant de ce dernier, il doit exister un passage libre d’au moins 70 cm pour intervention sur ces tableaux.

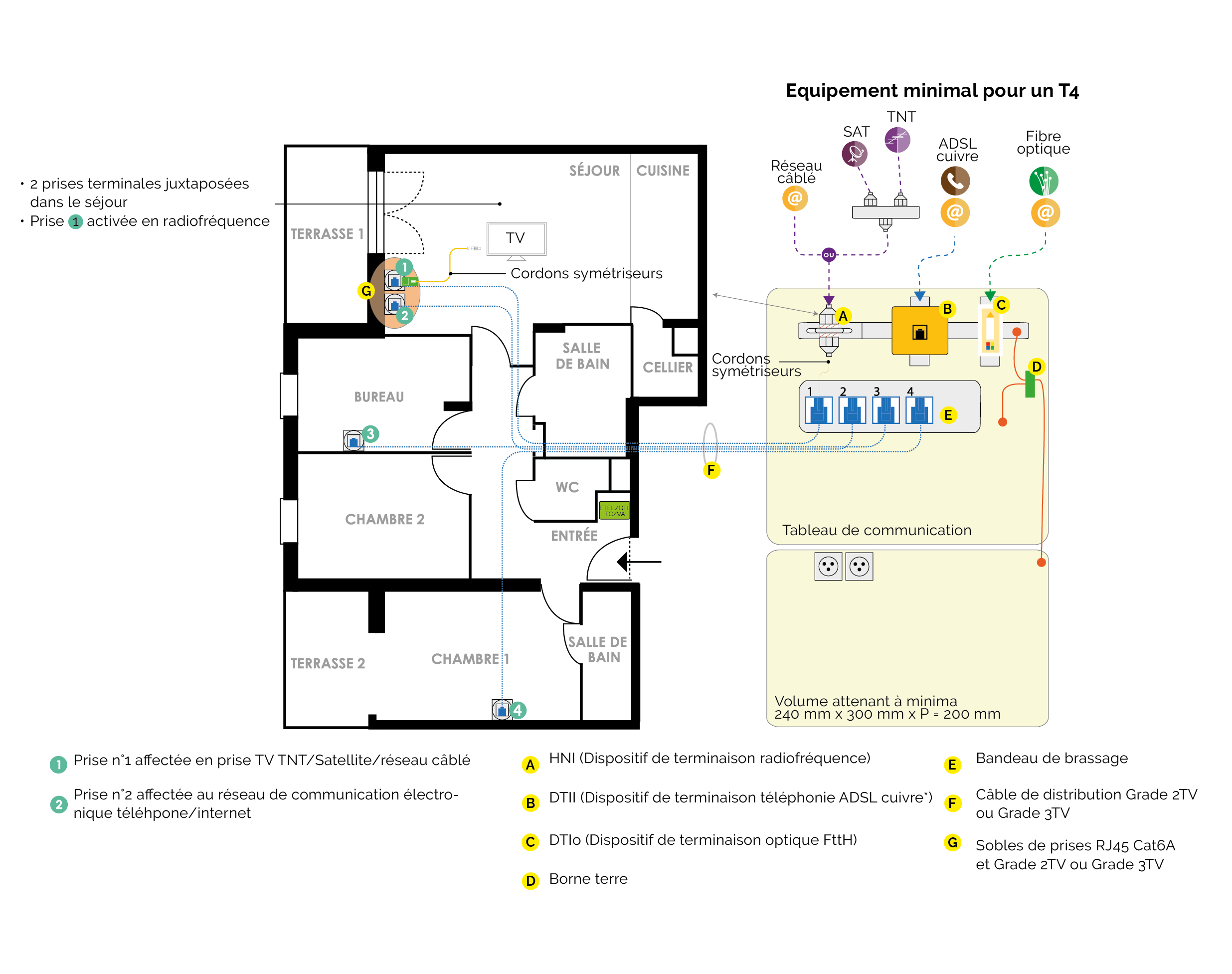

Installation type d’un ETEL normalisé
Installation type d’une GTL normalisée pour T1/T2
Installation type d’un ETEL normalisé pour logements pour personnes en situation de handicap
• Limitation à 12 kits DTIo par PBO lors d’une ingénierie mono fibre,
• Le câble de la colonne doit être fixé sur le dispositif d’arrimage prévu dans le PBO,
Le réseau FttH ne peut en aucun cas emprunter la ou les gaines de colonne électrique. Il doit impérativement passer par une gaine appropriée .

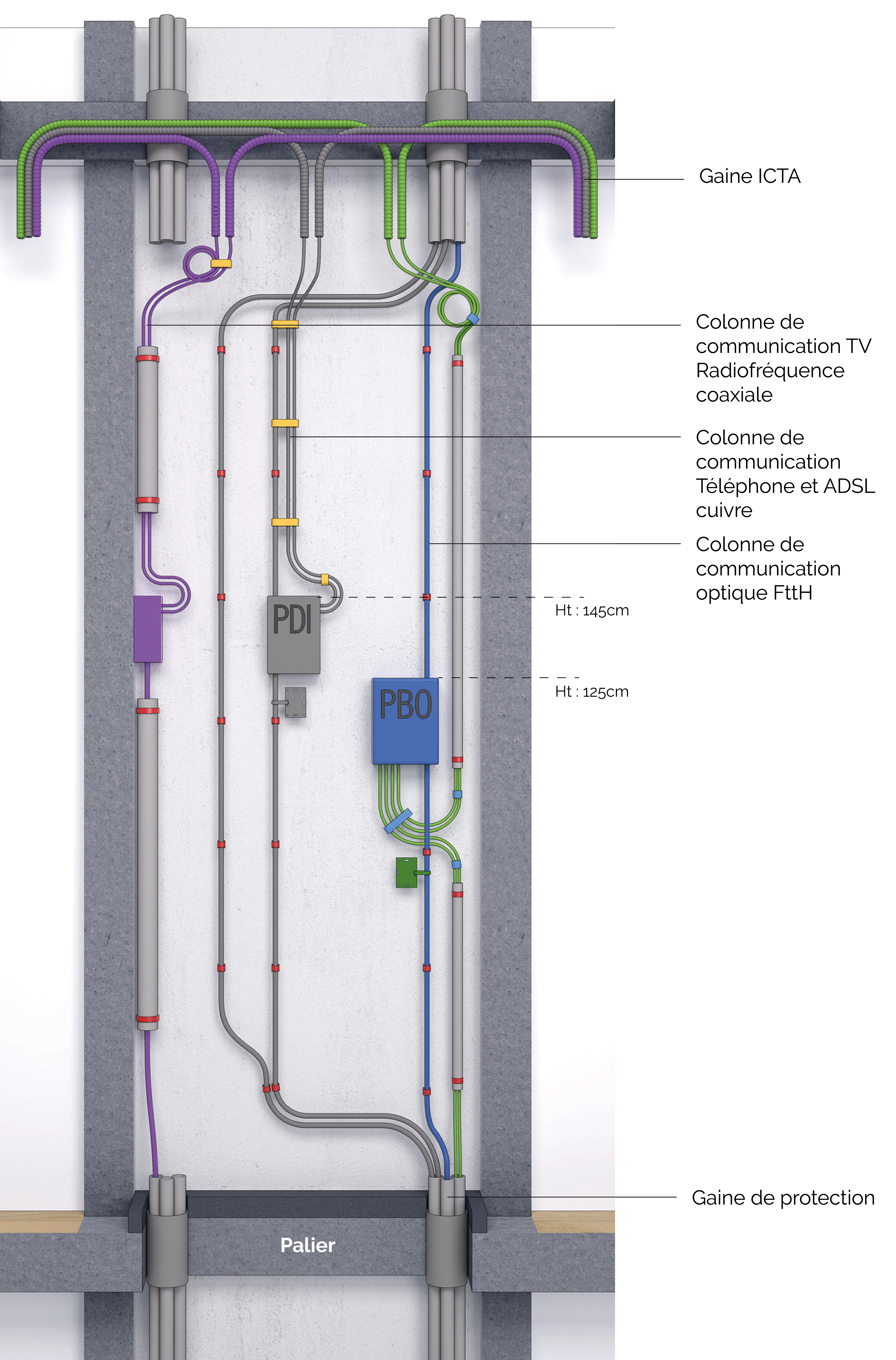

Exemple d’implantation type du PBO dans la gaine réservée aux courants faibles
Le comité expert Fibre de l’Arcep recommande un facteur de surdimensionnement moyen de 15% de la colonne montante.
En architecture quadrifibre, le surdimensionnement doit être calculé en terme de nombre de modules de 4 fibres (ou de 6 fibres le cas échéant).
Le nombre de modules nmodule à prévoir est donné par nmodule = nombre entier égal ou supérieur à (nombre de DTIo/0,85).
En architecture monofibre, le surdimensionnement doit être calculé en terme de nombre de fibres.
Le nombre de fibres nfibre à prévoir est donné par nfibre = nombre entier égal ou supérieur à (nombre de DTIo/0,85).
• Le câble, spécifique à une installation intérieure, est de modulo 6 fibres pour une ingénierie mono fibre. Suivant ce type d’ingénierie déployée, chaque micromodule est donc composé de 6 fibres (rouge, bleu, vert, jaune, violet, blanc),
• Le câble de la colonne alimente les PBO de bas en haut selon l’ordre des couleurs des micromodules,
• La gamme usuelle des câbles pour une colonne en mono fibre est de 12FO, 24FO, 36FO, 48FO, 72FO, 144FO. Pour des bâtiments < à 12 logements, elle est de 12FO, (24FO si plu sieurs accès nécessaires),
Une mise en œuvre dans les règles de l’art implique :
• Un love de 2,5m minimum du câble de la colonne de communication doit être prévu au niveau du PR,
• L’utilisation d’un câble « piquable tendu » reste fortement recommandé,
• Le câble de la colonne doit comporter un point de fixation tous les 50 cm
• Lors du passage des niveaux, le fourreau (dans lequel le câble passe) doit être bouché pour limiter toute propagation d’incendie
• Les câbles doivent respecter les rayons de courbure minimum : 20 mm pour le câble branchement du logement, 10 fois le diamètre pour le câble de la colonne montante.
Le câble empruntera une des gaines ICTA (ø25mm) de type ICTA 3422 (Isolant Cintrable Transversalement élastique Annelé) selon la norme NF EN 61386-22 ou une goulotte selon la norme NF EN 50085-2-1, reliant la gaine technique immeuble (GTI) à la gaine technique logement (GTL).

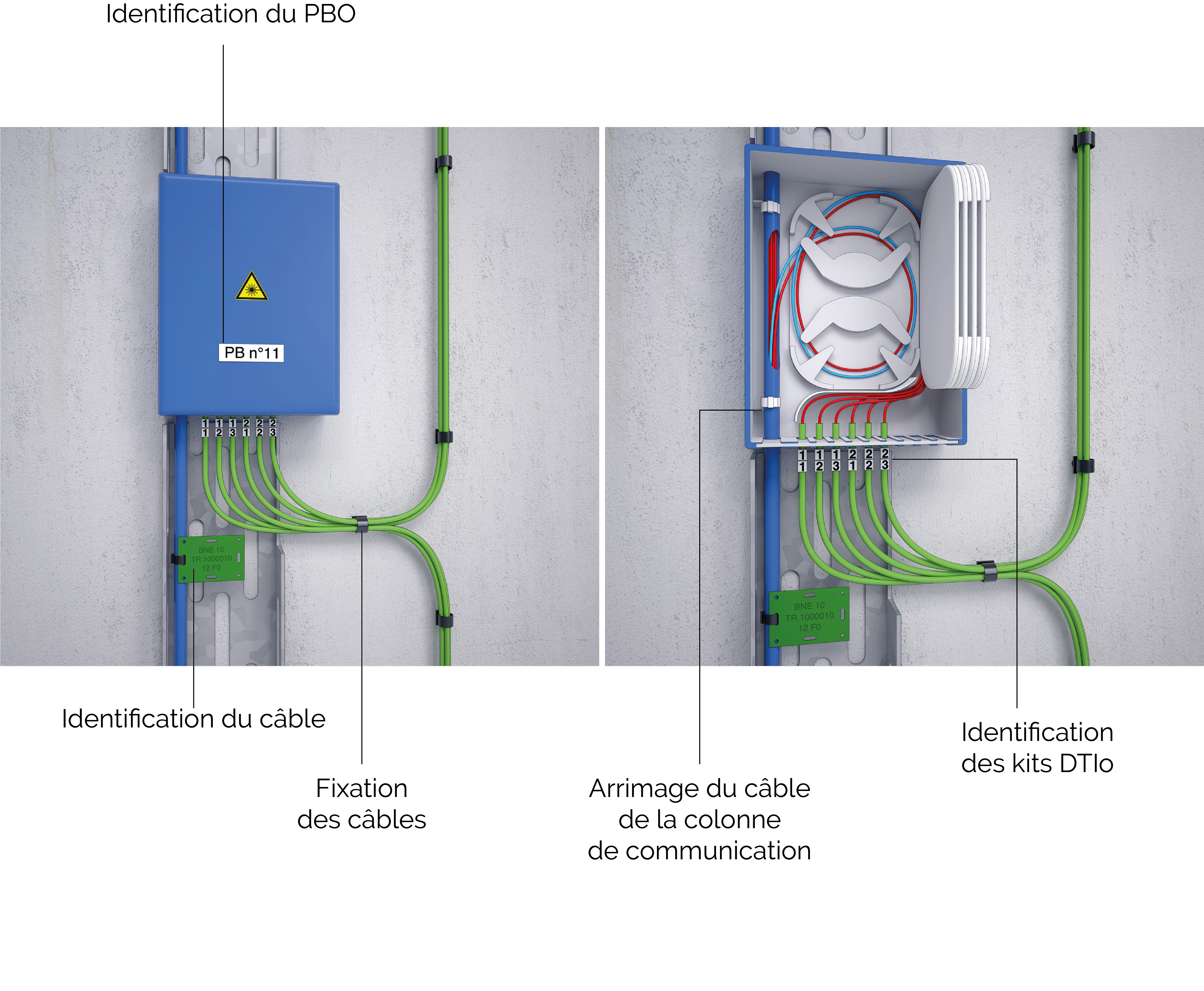

Sortie de câbles au niveau du PBO
Les PBO connectorisés ne sont pas acceptés.
Les fibres sont soudées et les smooves fixés dans leurs emplacements dédiés. Le raccordement mécanique n’est pas accepté.
Les micromodules doivent circuler dans les zones prévues à cet effet. La manipulation des cassettes ne doit entraîner aucun risque de contrainte ou de cassure et aucune fibre nue ne circule à l’extérieur des cassettes.
• Le type de marquage des matériels (câbles, PBO, PR) à l’aide d’une étiquette verte est au choix de l’électricien. Il doit cependant être reporté sur le synoptique de câblage et la fiche de concordance,
• Chaque câble reliant le PBO au DTIo est identifié par le numéro de logement ou local professionnel auquel il est relié, au moyen d’une étiquette ou de cavaliers. Ce numéro est reporté sur le DTIo et sur la fiche de concordance,
00-XXXX-XXXX
Avec :
00 : préfixe de 2 caractères alphanumériques (pour l’OI) XXXX-XXXX : suffixe de 8 caractères alphanumériques (prise)
MODE OPERATOIRE
1-L’installateur propose à l’OI une identification provisoire des DTIo par local sur la base du N° Enedis (achage porte),
2-L’OI, créé au format règlementaire l’identification définitive
3-L’identification sera apposée sur le DTIo par :
• L’installateur sur indication de l’OI
• Ou l’OC, lors de la mise en service du client

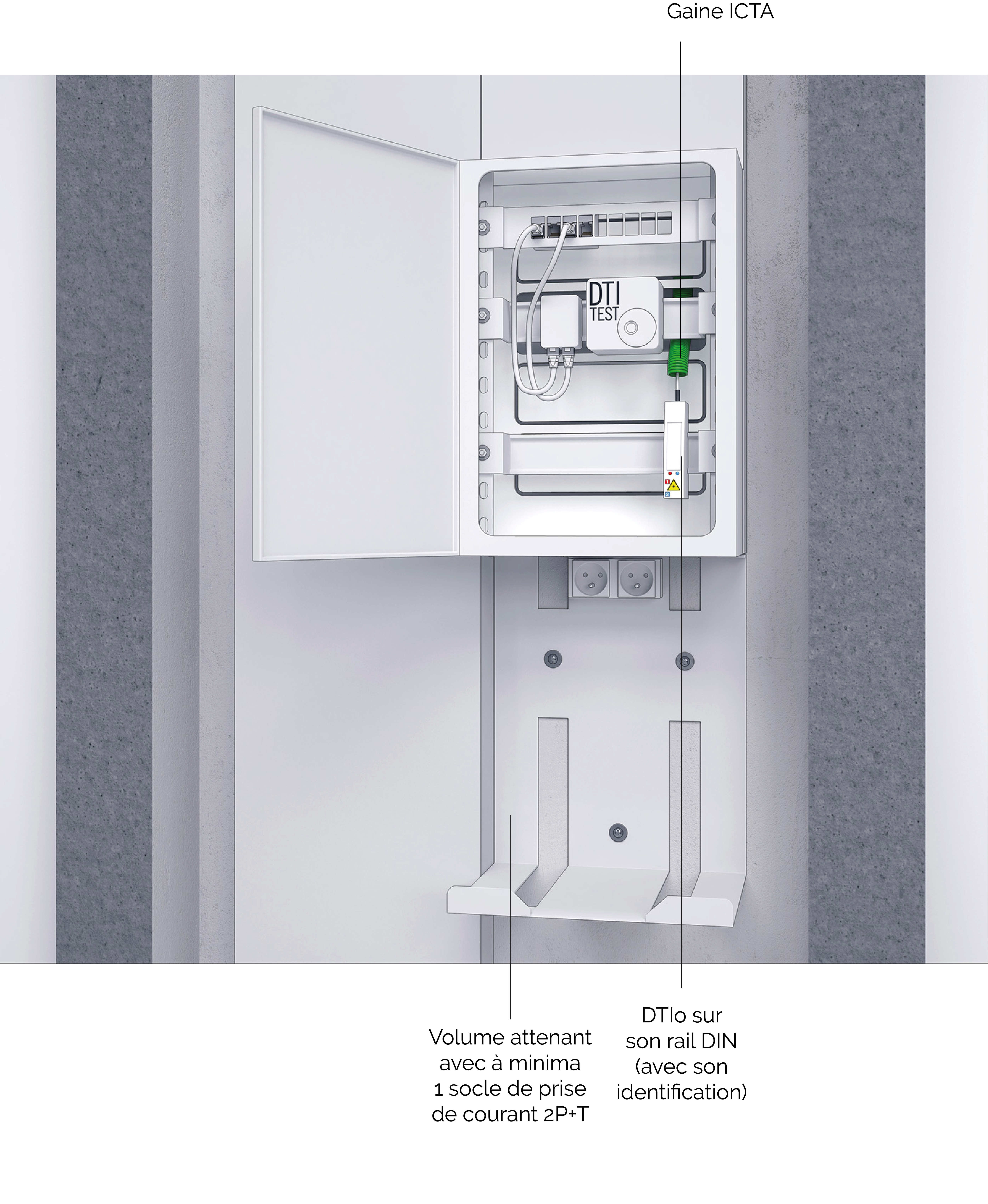

Arrivé du kit DTIo et son installation dans le TC
Visuels en accord avec les recommandations Objectif FibreAu-delà du tableau de communication, il est impératif de disposer d’un volume attenant (à minima : H 240mm x L 300mm x P 200mm), intégré ou non au tableau. Ce volume doit être prévu pour accueillir les équipements de l’opérateur de communications électroniques et les équipements additionnels (exemple : ONT, box opérateur, switch Ethernet, amplificateur de radiodiusion/ télévision, répartiteurs, alimentation).
Il comprend à minima un socle de prises de courant pour l’alimentation de ces équipements additionnels.
Il est important que le matériel choisi par l’électricien permette facilement le passage des cordons optiques et Ethernet entre le tableau de communication et la zone attenante.
Le PR et le coffret de service s’implantent sur une paroi vide de tout équipement et ne comportant aucune canalisation apparente, noyée ou encastrée et suffisamment résistante pour permettre la fixation des équipements.
• Les câbles sont fixés à l’aide des dispositifs prévus dans le PR, et identifiés conformément à la fiche de concordance remise par l’électricien,
• Pour les immeubles < à 12 logements n’ayant pas vocation à recevoir un PM , prévoir un emplacement dans le PR pour le futur câble FttH modulo 6 que le futur OI installera pour relier le PR au PM externe,
Sauf exception dans ce cas précis, le PR reste un point de transition entre le réseau construit par le Maître d’Ouvrage et celui de l’Opérateur d’infrastructure.

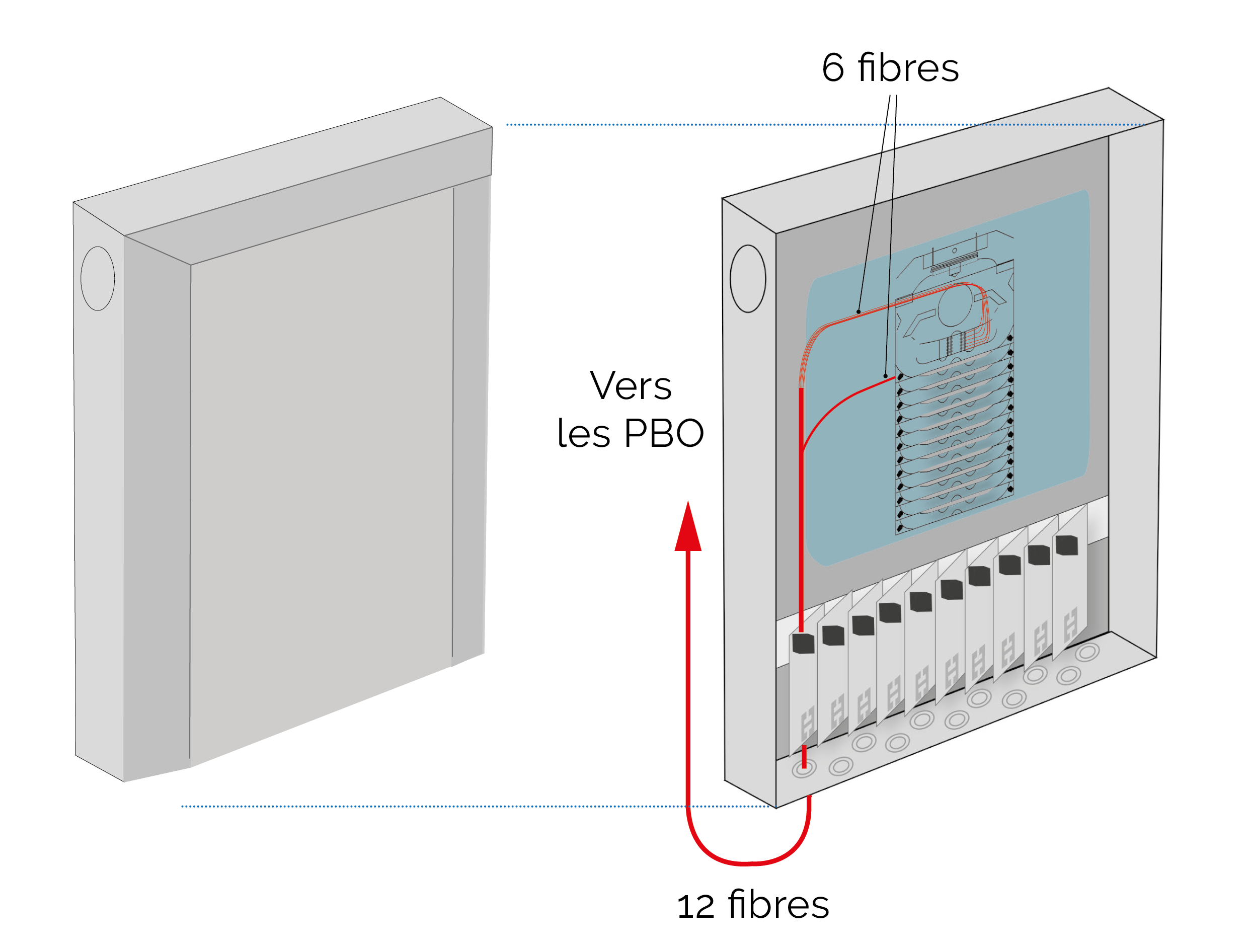

Exemple de rangement de câbles pour un Point de Raccordement sous la forme d’un boitier de catégorie C (hors zone très dense, mono-fibre) :
Un love de 2,50m minimum du câble de la colonne de communication doit être prévu.

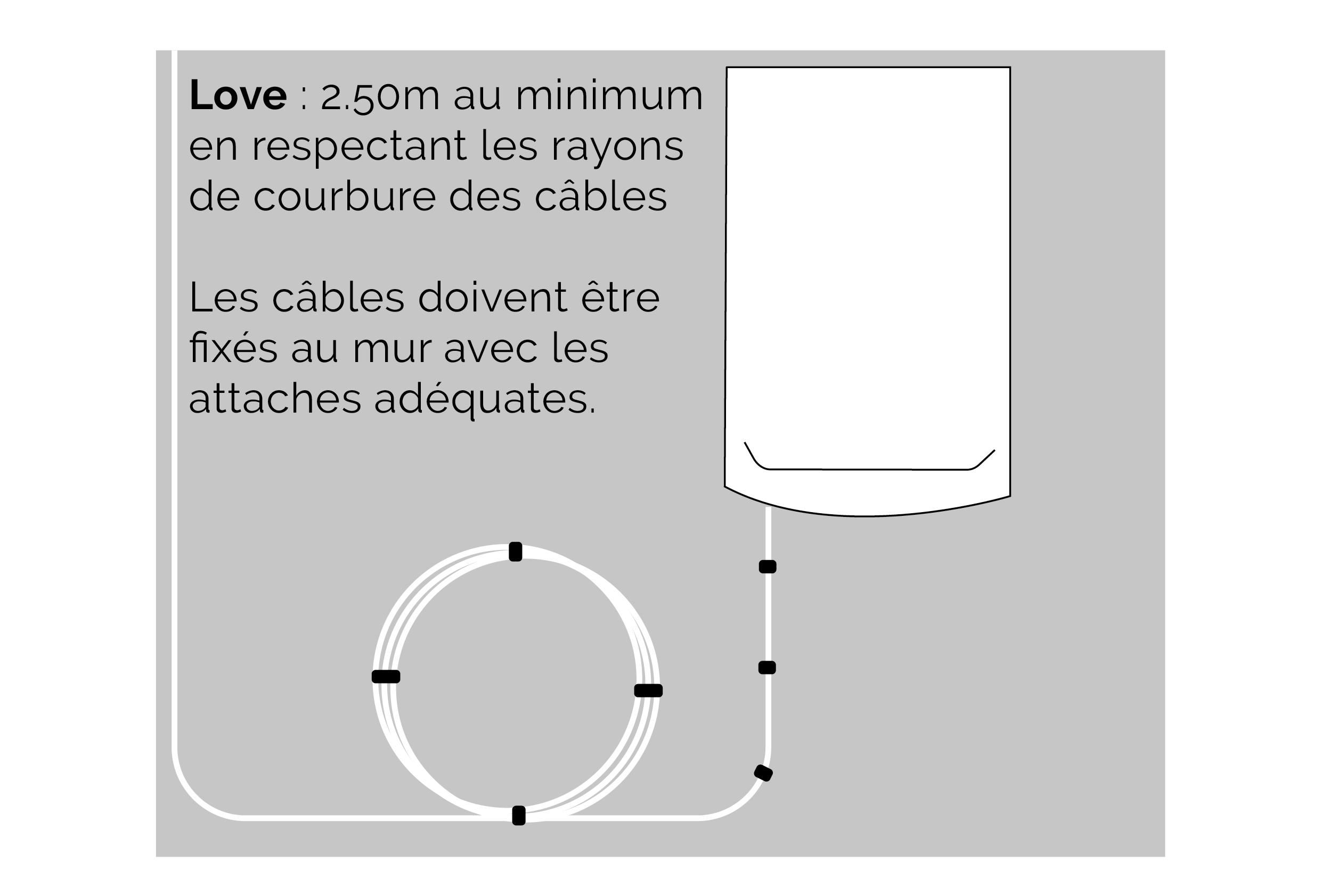

Exemple de lovage de câble de la colonne de communication en sortie d’un PR
Le coffret de communication des réseaux des services communs est destiné à recevoir exclusivement les équipements d’interface entre le réseau FttH et les réseaux de services des parties communes. Seuls les connecteurs RJ45 et câbles, destinés à l’externalisation de données des réseaux de services, seront installés dans ce coffret.
Un ou deux DTIo dédié aux services généraux seront connectés à la colonne de communication FttH et placés dans un coffret équipé d’une fermeture à clé et ventilé.
Exemple d’un coffret de services type (coffret 19’ ou similaire)
Exemple d’un coffret de services type (coffret 19’ ou similaire)
Il doit être localisé dans un lieu accessible (24h/24 – 7j/7) salubre et non inondable.
Exemple d’installation d’un coffret 19’ ou similaire dans son local
Parmi la liste des différents usages propres à la gestion de l’immeuble (téléalarme, télémesure, télérelève, télémaintenance, télésurveillance, capteurs énergie, contrôle d’accès, appels d’urgence et de sécurité, vidéo surveillance, ascenseurs, etc.), seuls certains ont vocation à être gérés à distance. Un accès permet la mise à disposition de plusieurs adresses IP suivant qu’on ait choisi une box ou un CPE.
Synoptique des différents branchements du coffret de services
En conformité avec l’article R. 111-14 du Code de la construction et de l’habitation, abrogé par décret n° 2021-872 du 30 juin 2021, la norme NF C 15-100 titres 10 et 111, et la norme expérimentale X-PC-90-483, tous les logements neufs comportent à minima un câblage résidentiel à paires torsadées en étoile, du tableau de communication vers des socles de prise de communication RJ45 dans un nombre minimal de pièces défini dans l’annexe 2 de l’arrêté.
Le quantitatif minimal de prises de type RJ45 est précisé dans le tableau ci-dessous :
| Caractéristiques du logement | Logement T1 (1 pièce principale) | Logement T2 (2 pièces principales) | Logement T3 (3 pièces principales) | Remarques |
|---|---|---|---|---|
| Salon ou séjour | 2 prises RJ45 juxtaposées | 2 prises RJ45 juxtaposées | 2 prises RJ45 juxtaposées | Ces deux prises terminales sont installées à proximité de l ’emplacement prévu pour les équipements audiovisuels et sont reliées par deux liens connectés au tableau de communication . |
| Pièce 1 | 1 prise RJ45 | 1 prise RJ45 | Prise desservant une autre pièce que le salon ou le séjour | |
| Pièce 2 | X | 1 prise RJ45 | Prise desservant une autre pièce du logoement |
