Dans ce cas, la règlementation exige au moins une fibre optique par logement ou local à usage professionnel. Le PR ne doit pas collecter plus de 12 câbles correspondant au nombre d’accès individuels ou PBO, si ce dernier représente une cage d’escalier, un bâtiment.
Cas des immeubles ≤ à 12 accès sans présence de PBO
La pose de la fibre optique entre le point de raccordement (PR) et le domaine public est de la responsabilité de l’Opérateur d’Infrastructure.
La pose du PR et des infrastructures de cheminement jusqu’au domaine public, au droit du terrain, sont à la charge du Maitre d’Ouvrage
RAPPEL SUR LES INFRASTRUCTURES
MOBILISABLES
L’adduction , telle que définie dans le guide AFNOR C 15-900, est destinée à assurer les liaisons nécessaires pour la pose des câbles de communication entre les réseaux de communications électroniques ouverts au public et l’ensemble immobilier.
Adduction type
Point d’entrée et installations pour un bâtiment multi-lots (≤ à 12 accès sans présence de PBO)
Tout comme pour la pose des infrastructures d’accueil, du prolongement des fourreaux d’adduction en vue d’assurer la continuité de parcours lorsqu’on se trouve en traversée de caves ou locaux privatifs, la mise en place de fourreaux protecteurs des futurs cablages est à la charge du Maître d’ouvrage.
Pour les cheminements en galerie ou vide sanitaire, l’utilisation de câbles « anti-rongeurs » sera à privilégier (câble à armure métallique ou FRP plat (Fiber Reinforced Plastic).
Installation type d’un local technique normalisé
Recommandations Objectif Fibre pour une installation type (sans PBO) dans une GT immeuble 700 mm

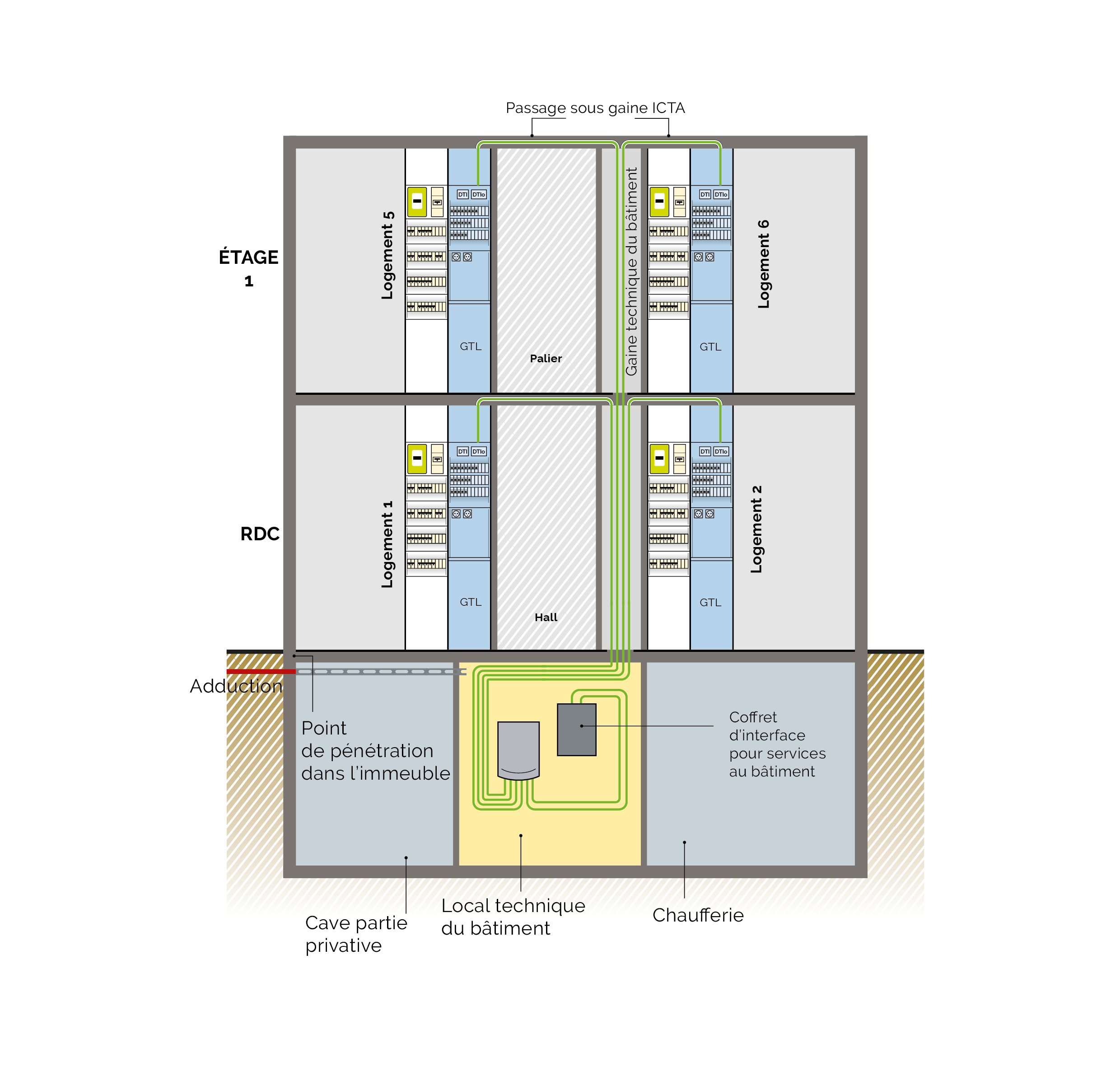

Au sein de l’ETEL, la gaine technique logement (GTL) est le résultat de la mise en place de façon organisée, par l’installation, des équipements de puissance, de communication et/ou de gestion technique. L’ETEL est prescrit dans tous les locaux d’habitation neufs, individuels ou collectifs. En avant de ce dernier, il doit exister un passage libre d’au moins 70 cm pour intervention sur ces tableaux.
Installation type d’un ETEL normalisé
Installation type d’une GTL normalisée pour T1/T2
Installation type d’un ETEL normalisé pour logements pour personnes en situation de handicap

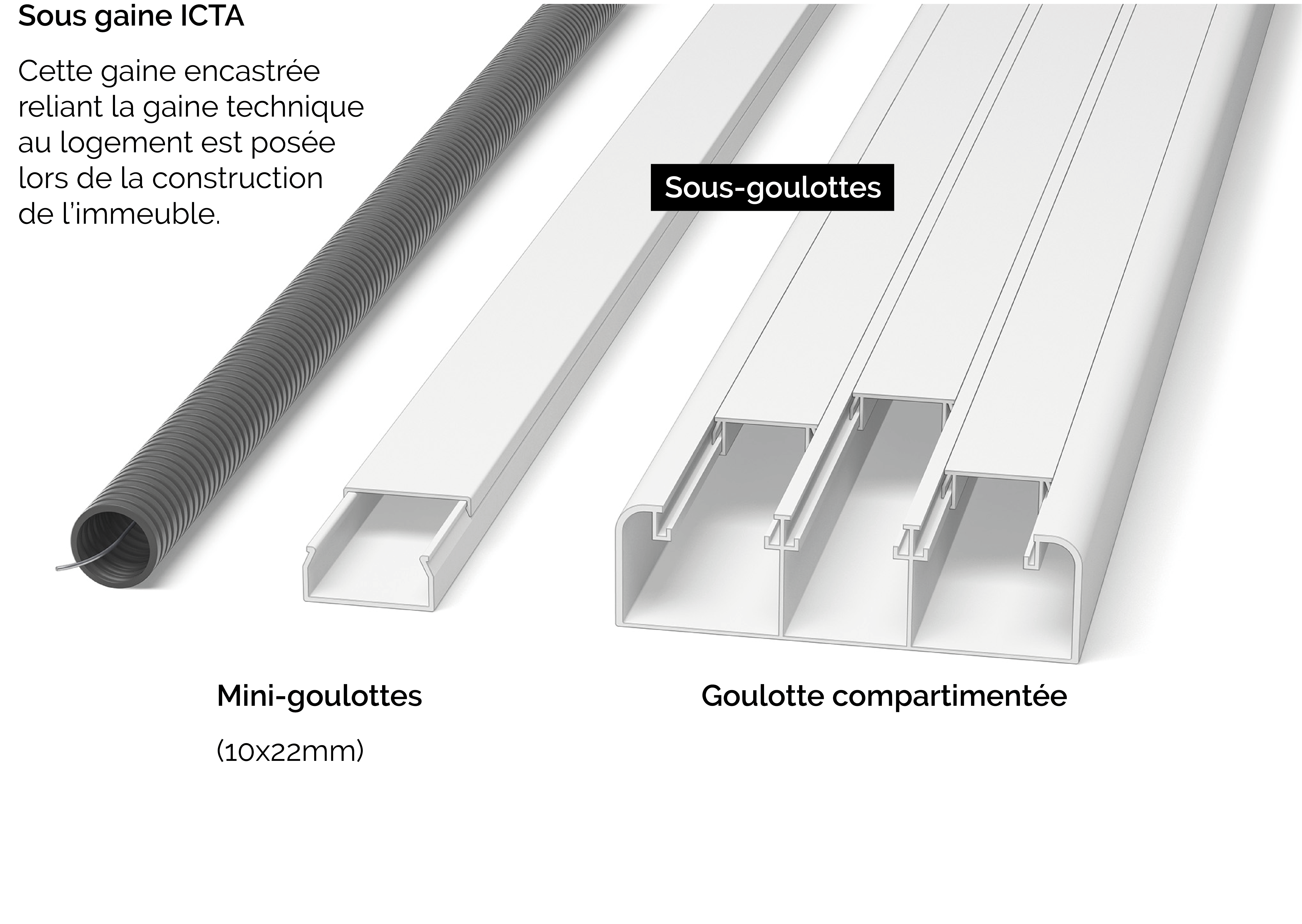

Le câble empruntera une des gaines ICTA (ø25mm) de type ICTA 3422 (Isolant Cintrable Transversalement élastique Annelé) selon la norme NF EN 61386-22 ou de goulotte selon la norme NF EN 50085-2-1, reliant la gaine technique immeuble (GTI) à la gaine technique logement (GTL).
Le réseau FttH ne peut en aucun cas emprunter la ou les gaines de colonne électrique. Il doit impérativement passer dans une gaine appropriée .
Le câble, lors de son parcours dans la GTI, sera identifié et fixé.
Une mise en œuvre dans les règles de l’art implique :
• Un love de 2,5m minimum du câble de la colonne de communication doit être prévu au niveau du PR,
• L’utilisation d’un câble « piquable tendu » reste fortement recommandé,
• Le câble de la colonne doit comporter un point de fixation tous les 50 cm
• Lors du passage des niveaux, le fourreau (dans lequel le câble passe) doit être bouché pour limiter toute propagation d’incendie
• Les câbles doivent respecter les rayons de courbure minimum : 20 mm pour le câble branchement du logement, 10 fois le diamètre pour le câble de la colonne montante.
• Le type de marquage des matériels (câbles, PBO, PR) à l’aide d’une étiquette verte est au choix de l’électricien. Il doit cependant être reporté sur le synoptique de câblage et la fiche de concordance,
• Chaque câble reliant le PBO au DTIo est identifié par le numéro de logement ou local professionnel auquel il est relié, au moyen d’une étiquette ou de cavaliers. Ce numéro est reporté sur le DTIo et sur la fiche de concordance,
00-XXXX-XXXX
Avec :
00 : préfixe de 2 caractères alphanumériques (pour l’OI) XXXX-XXXX : suffixe de 8 caractères alphanumériques (prise)
MODE OPERATOIRE
1-L’installateur propose à l’OI une identification provisoire des DTIo par local sur la base du N° Enedis (affichage porte),
2-L’OI, créé au format règlementaire l’identification définitive
3-L’identification sera apposée sur le DTIo par :
• L’installateur sur indication de l’OI
• Ou l’OC, lors de la mise en service du client
Exemple d’implantation type des kits DTIo dans la gaine réservée aux courants faibles
L’arrivée du Kit DTIo dans le Tableau de Communication (TC)

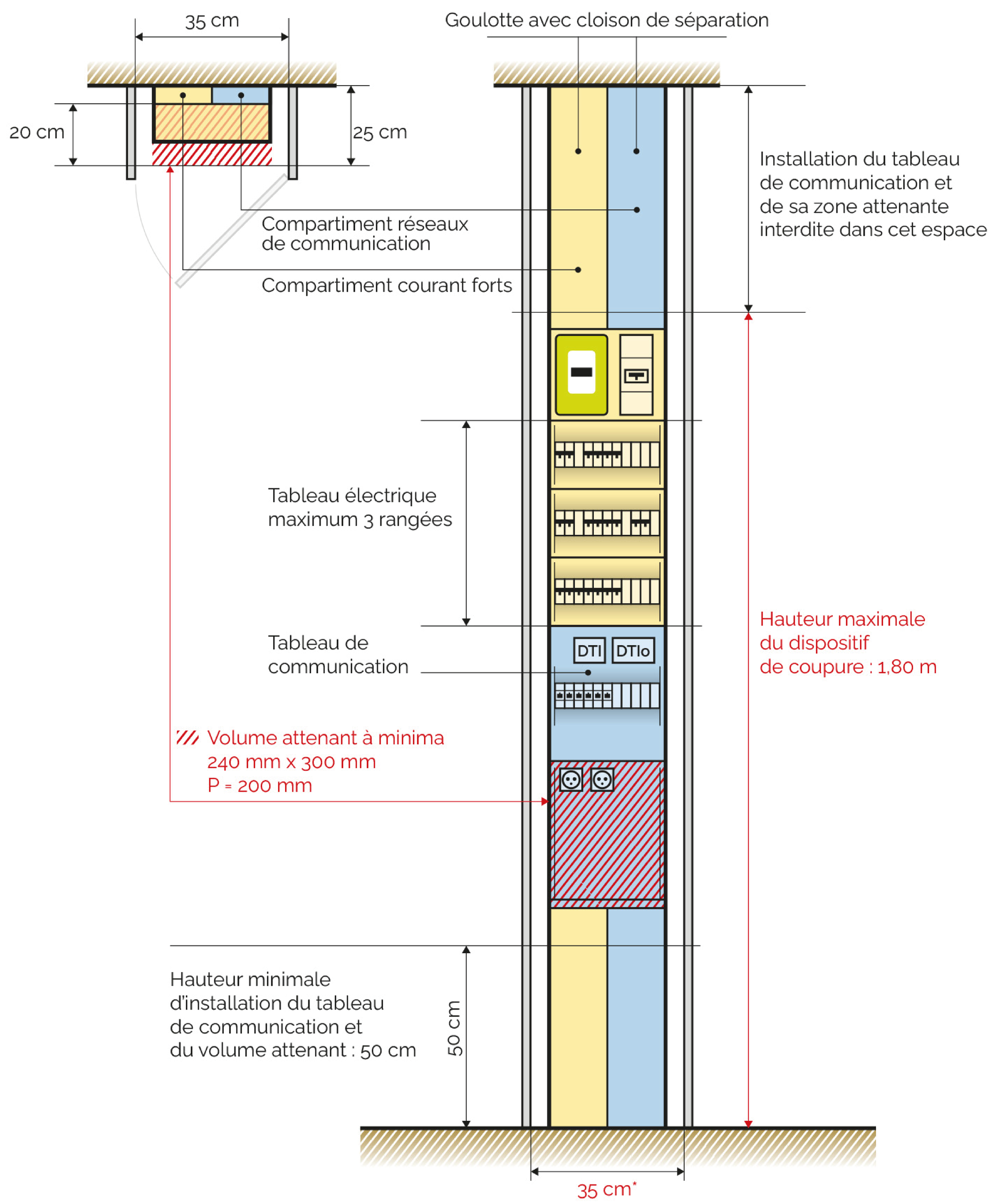

Visuels en accord avec les recommandations Objectif FibreAu-delà du tableau de communication, il est impératif de disposer d’un volume attenant (à minima : H 240mm x L 300mm x P 200mm), intégré ou non au tableau. Ce volume doit être prévu pour accueillir les équipements de l’opérateur de communications électroniques et les équipements additionnels (exemple : ONT, box opérateur, switch Ethernet, amplificateur de radiodiusion/ télévision, répartiteurs, alimentation).
Il comprend à minima un socle de prises de courant pour l’alimentation de ces équipements additionnels.
Il est important que le matériel choisi par l’électricien permette facilement le passage des cordons optiques et Ethernet entre le tableau de communication et la zone attenante.
Le PR et le coffret de service s’implantent sur une paroi vide de tout équipement et ne comportant aucune canalisation apparente, noyée ou encastrée et suffisamment résistante pour permettre la fixation des équipements.
• Les câbles sont fixés à l’aide des dispositifs prévus dans le PR, et identifiés conformément à la fiche de concor dance remise par l’électricien,
• Pour les immeubles < à 12 logements n’ayant pas vocation à recevoir un PM , prévoir un emplacement dans le PR pour le futur câble FttH modulo 6 que le futur OI installera pour relier le PR au PM externe
Sauf exception dans ce cas précis, le PR reste un point de transition entre le réseau construit par le Maître d’Ouvrage et celui de l’Opérateur d’infrastructure.
Un love de 2,50m minimum du câble de la colonne de communication doit être prévu.
Exemple de lovage de câble de la colonne de communication en sortie d’un PR
Recommandation dédiée à un ensemble d’Immeubles implantés sur un sous-sol commun ou reliés par un réseau de génie civil.
Les PBO installés hors des gaines techniques doivent être posés verticalement dans une ''partie commune'' accèssible, sur un emplacement suffisament dimensionné pour toute intervention et hors risque de chocs.
Solution A : campus composé de bâtiments ≤ à 12 accès sur sous-sol commun, avec câblage sans PBO dans les colonnes montantes 1 seul PBO par immeuble en sous-sol
Solution A : campus composé de bâtiments ≤ à 12 accès sur sous-sol commun, avec câblage sans PBO dans les colonnes montantes 1 seul PBO par immeuble en sous-sol
Solution B : campus composé de bâtiments ≤ à 12 accès reliés par du GC, avec câblage sans PBO dans les colonnes montantes 1 seul PBO par immeuble en sous-sol
Solution B : campus composé de bâtiments ≤ à 12 accès reliés par du GC, avec câblage sans PBO dans les colonnes montantes 1 seul PBO par immeuble en sous-sol
Suivant le type de zone (ZTD, hors ZTD), le choix du modèle de PR commun implanté dans un local technique principal reste identique aux cas des immeubles ≥ ou < à 12 logements avec PBO.
Le coffret de communication des réseaux des services communs est destiné à recevoir exclusivement les équipements d’interface entre le réseau FttH et les réseaux de services des parties communes. Seuls les connecteurs RJ45 et câbles, destinés à l’externalisation de données des réseaux de services, seront installés dans ce coffret.
Exemple d’ un coffret de services type ( coffret 19’ ou similaire )
Le point d’interface sous la forme d’un tableau de communication pour les espaces communs accueillant divers équipements actifs (box, switch, CPE) sera dans un coffret 19’ ou similaire, pourvu d’un branchement électrique issu d’une ligne directe au TG BT (Tableau Général Basse Tension).
Il doit être localisé dans un lieu accessible (24h/24 – 7j/7) salubre et non inondable.
Exemple d’installation d’un coffret 19’ ou similaire dans son local
Cas d'un uni-bâtiment sans PBO.
Cas d'un campus avec PBO en pied de colonne
Parmi la liste des différents usages propres à la gestion de l’immeuble (téléalarme, télémesure, télérelève, télémaintenance, télésurveillance, capteurs énergie, contrôle d’accès, appels d’urgence et de sécurité, vidéo surveillance, ascenseurs, etc.), seuls certains ont vocation à être gérés à distance. Un accès permet la mise à disposition de plusieurs adresses IP suivant qu’on ait choisi une box ou un CPE.
Synoptique des différents branchements du coffret de services
En conformité avec l’article R. 111-14 du Code de la construction et de l’habitation, abrogé par décret n° 2021-872 du 30 juin 2021, la norme NF C 15-100 titres 10 et 111, et la norme expérimentale X-PC-90-483, tous les logements neufs comportent à minima un câblage résidentiel à paires torsadées en étoile, du tableau de communication vers des socles de prise de communication RJ45 dans un nombre minimal de pièces défini dans l’annexe 2 de l’arrêté.
Le quantitatif minimal de prises de type RJ45 est précisé dans le tableau ci-dessous :
| Caractéristiques du logement | Logement T1 (1 pièce principale) | Logement T2 (2 pièces principales) | Logement T3 (3 pièces principales) | Remarques |
|---|---|---|---|---|
| Salon ou séjour | 2 prises RJ45 juxtaposées | 2 prises RJ45 juxtaposées | 2 prises RJ45 juxtaposées | Ces deux prises terminales sont installées à proximité de l ’emplacement prévu pour les équipements audiovisuels et sont reliées par deux liens connectés au tableau de communication . |
| Pièce 1 | X | 1 prise RJ45 | 1 prise RJ45 | Prise desservant une autre pièce que le salon ou le séjour |
| Pièce 2 | X | X | 1 prise RJ45 | Prise desservant une autre pièce du logoement |
