L’outil «FttH, mode d’emploi» présente les grands principes régissant l’installation des réseaux de communications électroniques en fibre optique dans un collectif neuf et/ou rénové. Il ne prétend pas être exhaustif en terme de préconisations techniques : d’autres documents comme ceux émis par l’ARCEP et les différents industriels, peuvent également être consultés pour un plus grand niveau de détails.
Le présent manuel de montage vise à décrire dans le détail les différentes étapes techniques entrant dans la construction de l’infrastructure optique de l’installation située entre le point de raccordement (PR) et le local du futur abonné (résidentiel, professionnel), appelée plus communément «colonne de communication ».
La colonne de communication, définie par les normes AFNOR XP C 90-486 et NF EN 50700, fait la liaison entre le réseau d’accès de l’Opérateur d’Infrastructure de la zone et le réseau de communication distribué en aval du DTIo de chaque local considéré.

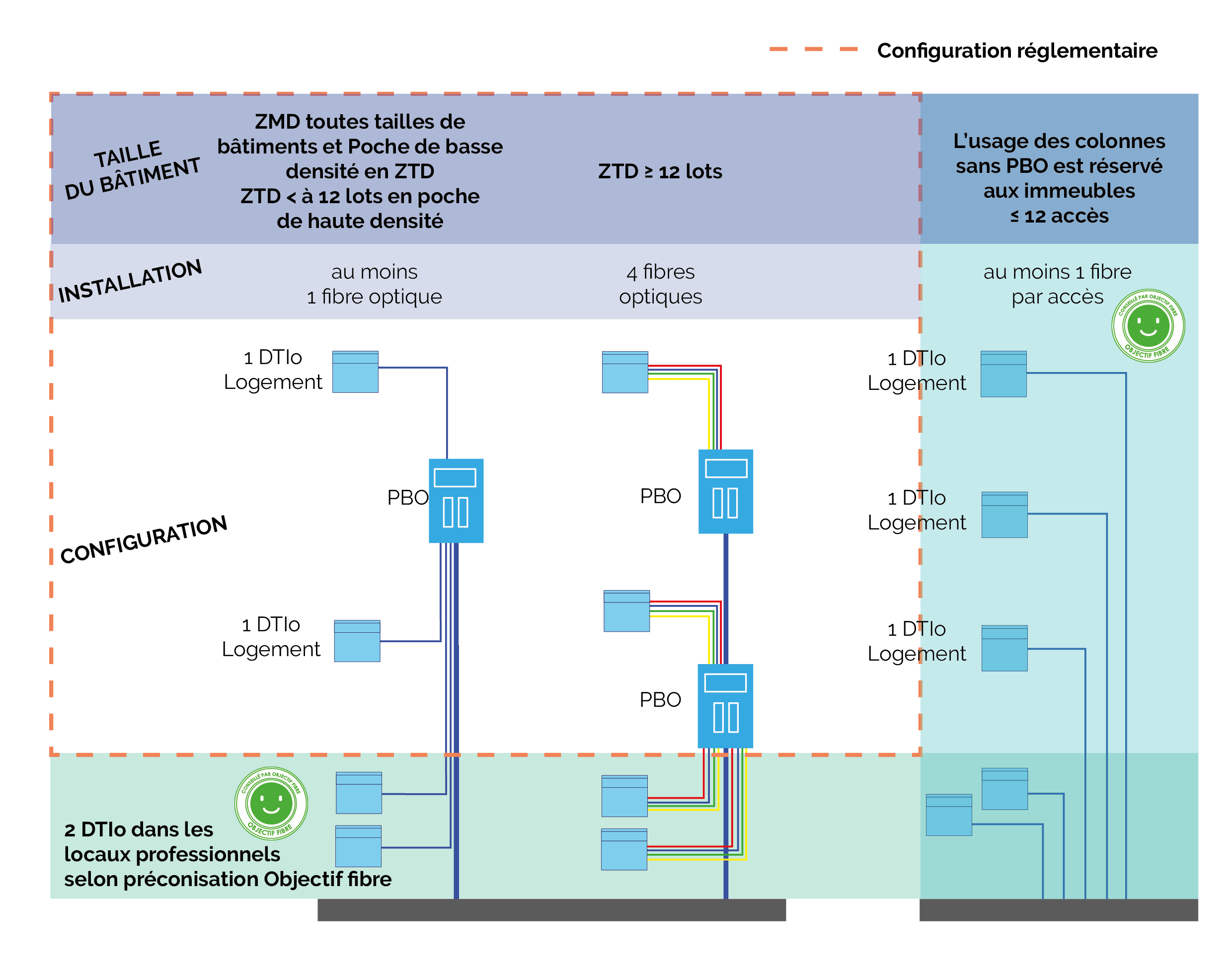

L’ingénierie de la colonne de communication retenue pour chaque bâtiment dépend de la zone (ZTD ou hors ZTD) dans laquelle se situera le bâtiment et sa taille, comme précisé sur le schéma ci-dessous.
Les colonnes de communication varient selon les zones et la taille des immeubles.

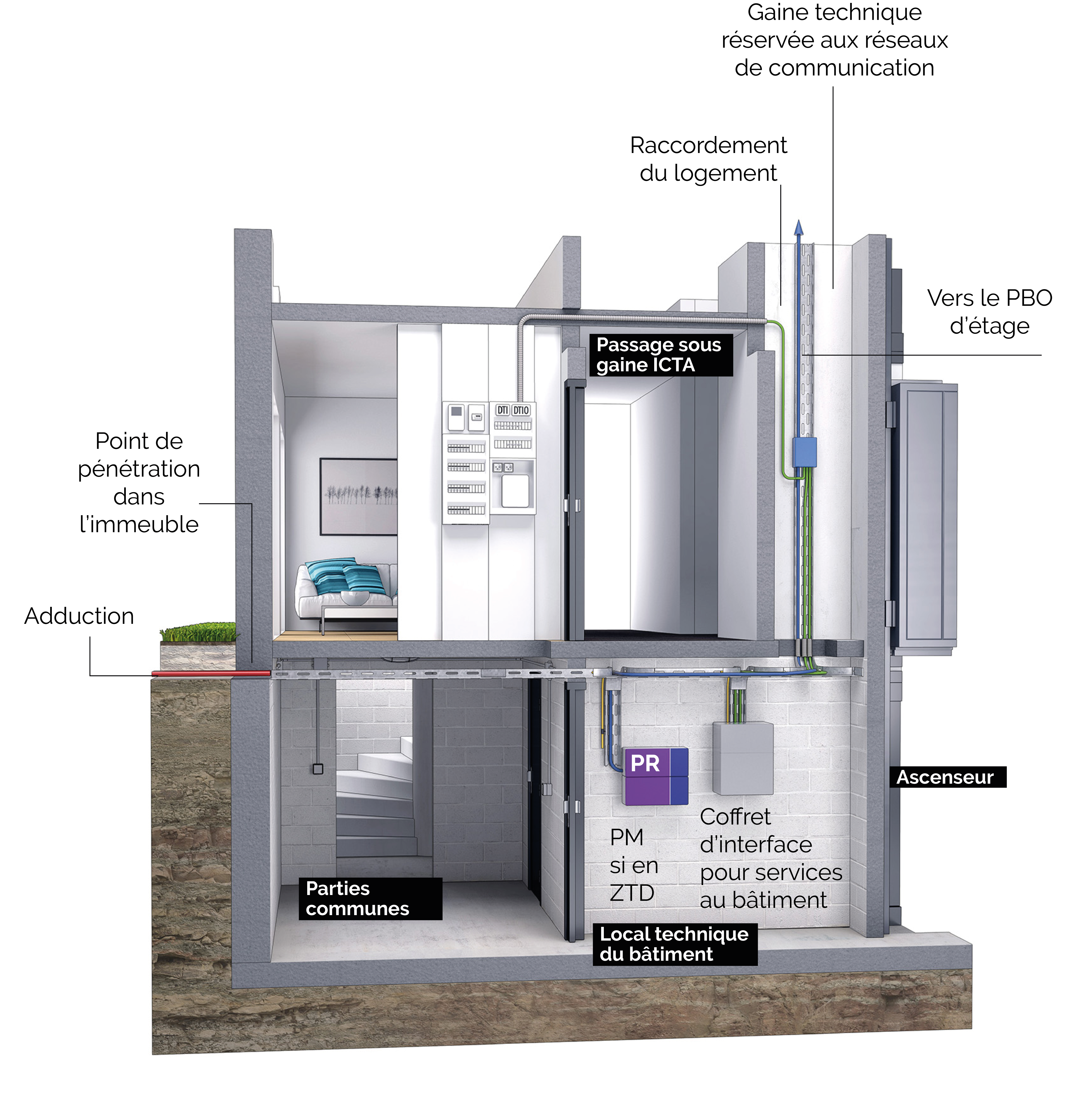

Exemple d’une installation type dans un immeuble collectif (en ZTD) avec une colonne de communication composée de PBO dans les étages
Le dossier technique du chantier doit être conforme aux exigences règlementaires imposées par le type de zone où se situe le projet (ZTD ou hors ZTD), ainsi que la typologie immobilière adressée.
Au-delà de la règlementation en vigueur, des STAS (Spécifications Techniques d’Accès aux Services) et ingénieries déployées par l’Opérateur d’Infrastructure en charge de la zone accueillant le projet, peuvent exister des spécificités propres à une exigence locale (par exemple du bi-fibre, etc...).
Ainsi, il est demandé en complément des premières recherches auprès des services de l’ARCEP, de se rapprocher de l’Opérateur d’Infrastructure chargé du déploiement de la fibre sur ladite zone.
Dans le parc immobilier existant, l’installation du réseau optique (du PM jusqu’à la PTO) est réalisée par l’Opérateur d’Infrastructure de communications électroniques.
Dans le parc immobilier neuf, l’installation du réseau optique (du PR en limite de propriété, jusqu’au DTIo/PTO) est à la charge du Maître d’Ouvrage . Il incombe dans un deuxième temps à l’Opérateur d’Infrastructure de communications électroniques de raccorder le projet immobilier (PR) au PM.
Le dossier technique proposera une architecture réseau conforme aux données recueillies et à la zone sur lequel le projet se réalise.
Synthèse des différentes architectures réseaux, toutes zones confondues
La pose de la fibre optique entre le point de raccordement (PR) et le domaine public est de la responsabilité de l’Opérateur d’Infrastructure.
La pose du PR et les infrastructures de cheminement jusqu’au domaine public au droit du terrain sont à la charge du Maître d’Ouvrage.
La pose du point de mutualisation (PM), interne ou externe, reste à la charge de l’Opérateur d’Infrastructure en charge du déploiement dans l’immeuble ou la zone.
Le pré-équipement en fibre optique du projet immobilier (du PR au DTIo) est à la charge du Maître d’Ouvrage.

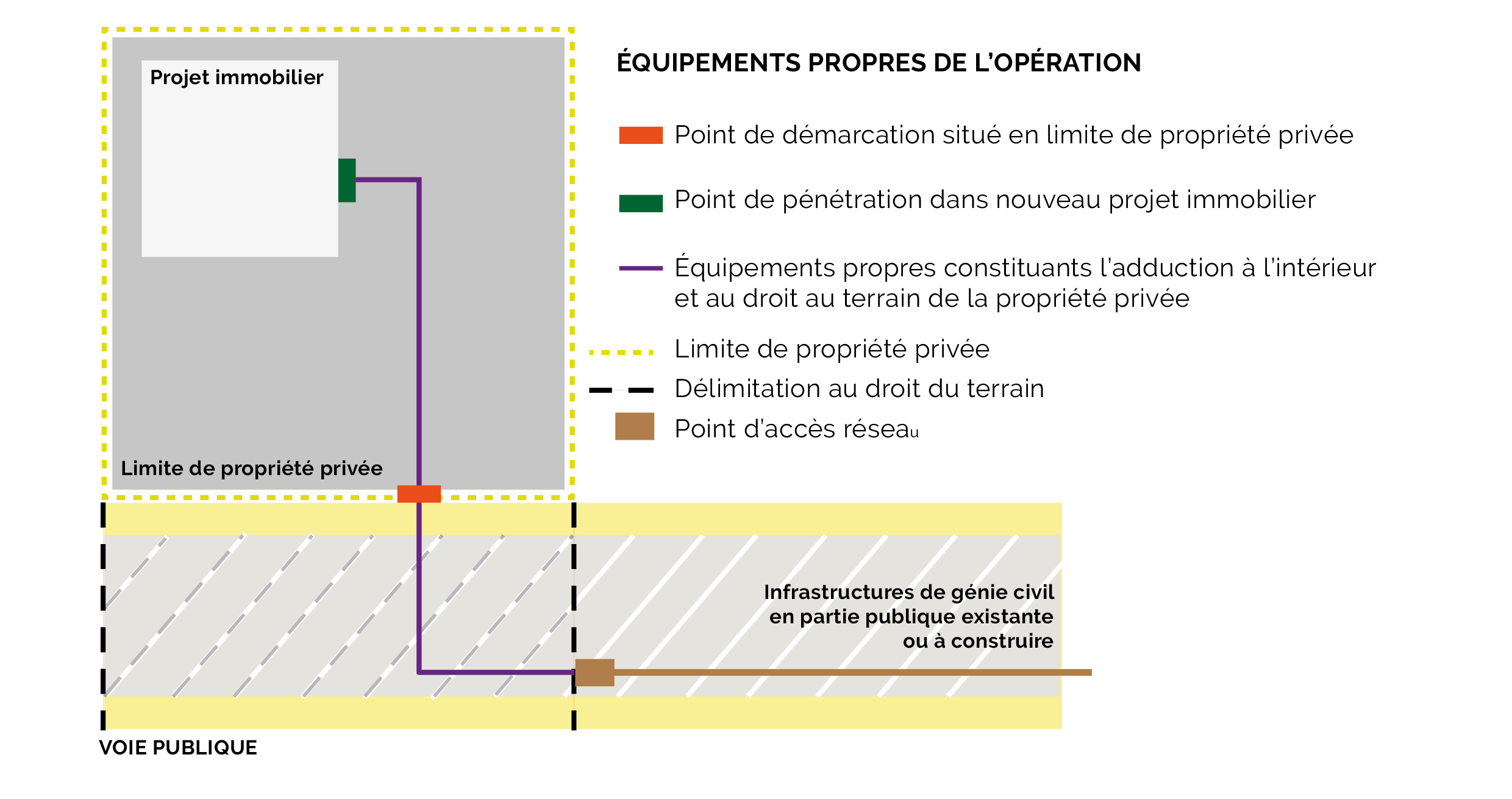

Zone de responsabilité du Maitre d’Ouvrage en application du L 332-15
La partie horizontale d’adduction composant l’équipement propre, depuis le point de raccordement placé dans l’immeuble à proximité du point de pénétration, jusqu’au point d’accès au réseau est à la charge du bénéficiaire de l’autorisation de construire (ou d’aménager).
Zone de responsabilité du Maitre d’Ouvrage en application du L 332-15
